如何在AutoCAD中绘制切圆

今天的《学习烦恼》是一个如何在cad中画切圆的案例教程。这个教程比较简单。只要你在我们的cad免费视频教程中有系统的学习，相信这个切圆案例是可以轻松制作的。以下是如何在AutoCAD中绘制切圆的绘制过程。

相切圆效果图：

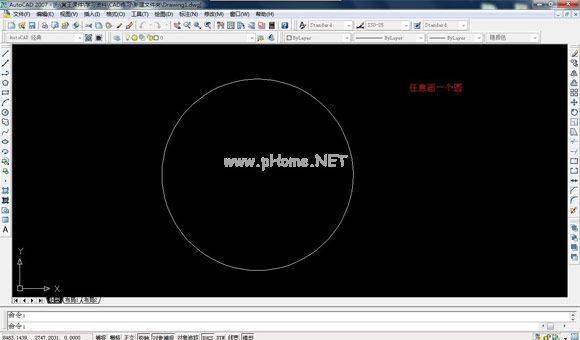

1.画一个完美的圆

2.画一条以圆心为起点的垂直线，与圆和正五边形形成两个交点。以下两个交点为顶点，一个圆用“2P”画，另一个圆用“相切”画。如图所示：

3.用圆心随意画一个五边形(这是大概的位置关系)，如图：

4.连接两个圆的中心，画出两个小圆的切线。如图所示：

5.使用倒角命令对其进行倒角，点击倒角，然后点击两条线，完成倒角命令。如图所示：

6.点R，选择一个参考。参考参数是下面的行。

7.用“切线切线切线”命令画一个圆，然后删除这个圆。

8.删除下面没用的东西，如图：

9.虚线被缩放，五边形右下角的点被缩放选中。如图所示：

10.下面是指定新的长度，点P在图中所示的点；

11.执行数组中的循环数组。

12.不要急着缩放，先计算，选择直线，然后把鼠标放在每个“交点”上，看看有没有交点提示。如果有，说明你成功了；如果没有，你就犯了一个错误。

13.现在放大。缩放的具体过程如下：

以上就是如何通过AutoCAD绘制切圆的整个操作流程，有些细节需要我注意，希望对大家有所帮助。
