catia 2D绘图投影教程

CATIA是一个绘制模型的软件。一般在画画的时候，我们会选择画二维模型。尤其是对于新手用户来说，二维设计更容易操作。但是在实际设计中，我们的用户直接设计三维模型，然后将三维模型转换成2D模型。在这个转换过程中，我们需要投射模型。只有设置了这些函数，我们才能生成转换后的2D模型。如果你不知道如何在2D模型中投影，你可以尝试以下方法来设置它！

操作方法：

Catia v5r18破解版(32位/64位)

大小：1.3 GB版本：免费版本环境：WinXP、Win7、Win8、Win10、WinAll。

输入下载。

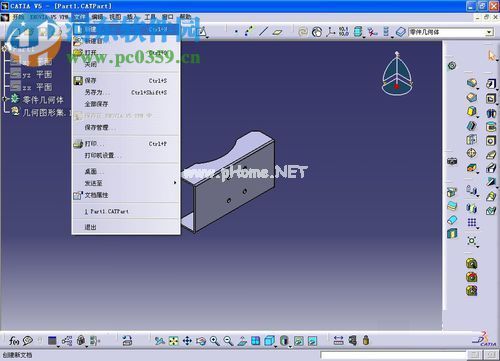

1.在电脑中运行CATIA软件，输入后导入要投影的模型，然后用鼠标点击菜单栏中的“文件”选项卡，再点击“新建命令”一栏。

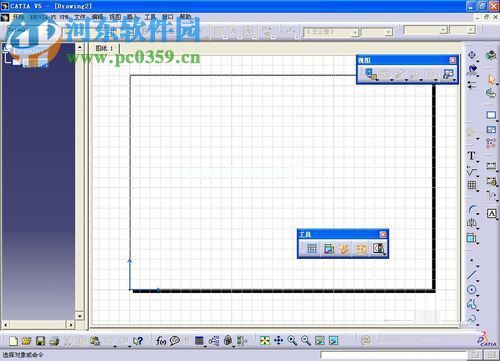

2.进入文件新界面后，用鼠标设置文件类型。我们可以将其设置为绘图类型，然后在底部创建一个新的2D工程图。尺寸可以自己定。

3.进入新建工程图界面后，用鼠标点击右侧工具栏选项卡中的“正视图”命令图标，然后使用快捷键ctrl选项卡切换图框。

4.您可以继续单击并选择要在3d界面中投影的曲面。

5.选择后，我们可以看到视图已经出现在2D界面，但此时还没有出现投影。您可以使用右边的指南针左右旋转视图。

6.调整位置后，用鼠标单击视图的任何空白区域。点击Pride，我们可以看到模型的视图已经形成。

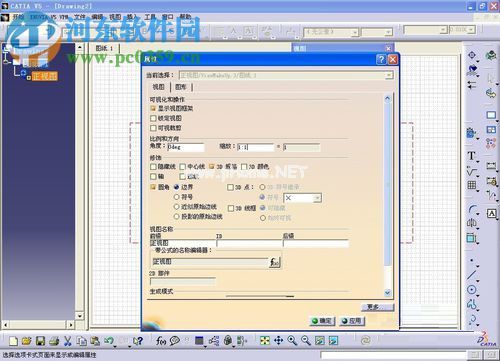

7.如果投影尺寸比较大，可以进入属性设置界面进行调整！

按照上述方法设置后，就可以使用CATIA生成2D模型的投影了。希望边肖的教程能帮助你学会在CATIA中进行项目！
