Gt designer 3是一款易于使用的三菱触摸屏编程软件。该软件为用户提供了GOT型号设置、GOT环境设置、连线机设置、外设机设置、触发动作、时间动作等多种功能。同时,用户还没有提供很多工具,如数据检查、模拟器、文件转换等。帮助用户编程三菱触摸屏,但有些用户可能还不知道如何使用这个软件。在这里,边肖为大家分享了详细的用法。

gt  designer  3使用教程

方法/步骤

Gt设计师3下载(三菱触摸屏编程软件)

大小:530 MB版本:中文版环境:WinXP、Win7、Win8、Win10、WinAll。

输入下载。

1.首先,我们运行gt designer 3,进入如下所示的主软件界面。

gt  designer  3使用教程

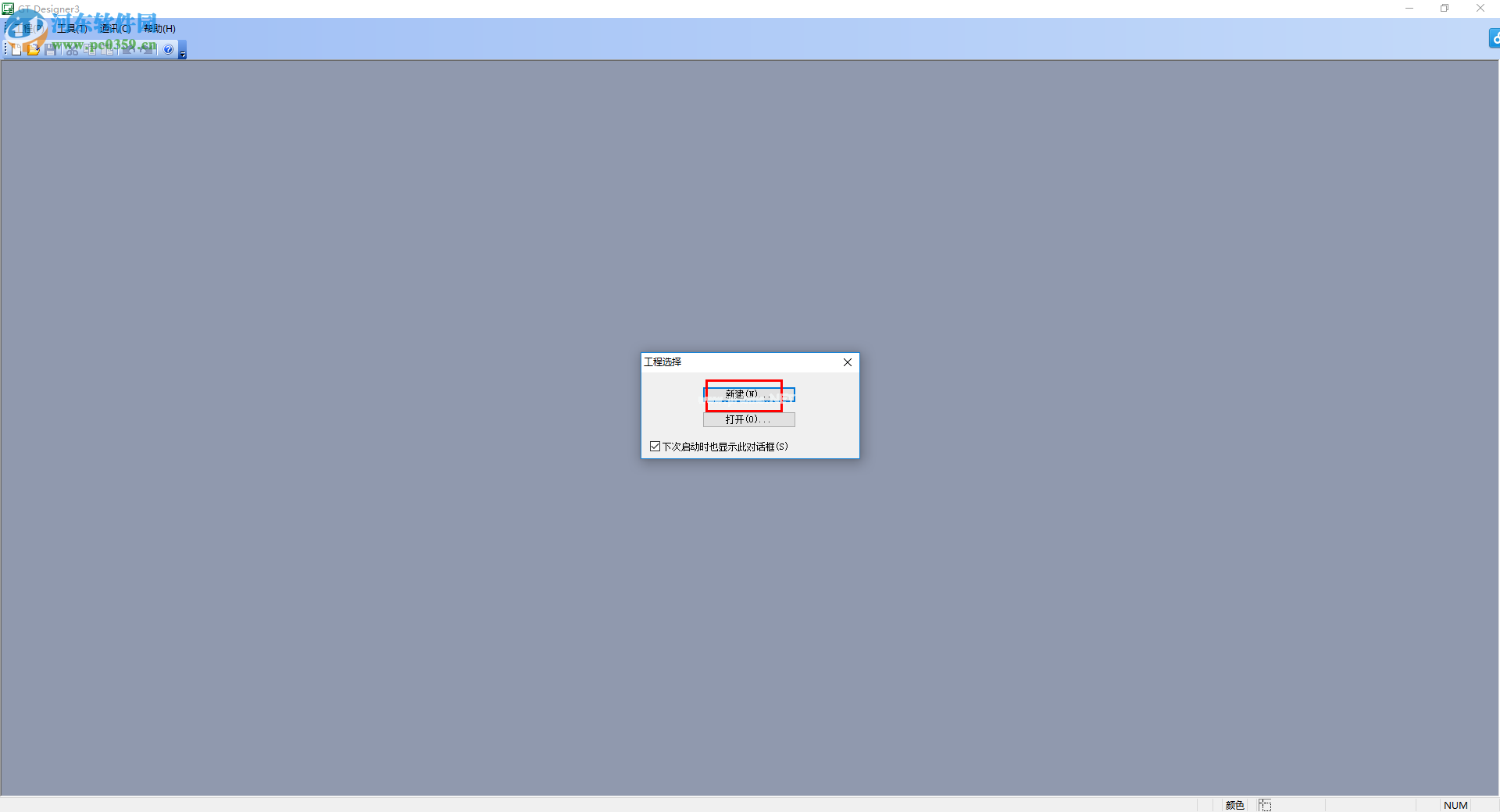

2.弹出如下项目选择窗口,我们选择【新建】按钮,新建一个项目。

gt  designer  3使用教程

3.随即弹出如下所示的项目向导界面,我们点击下一步继续。

gt  designer  3使用教程

4.进入如下所示的get系统设置界面。

gt  designer  3使用教程

5.我们单击[型号]列右侧的下拉菜单,然后选择要使用的型号名称,然后在[颜色设置]列中设置颜色编号。

gt  designer  3使用教程

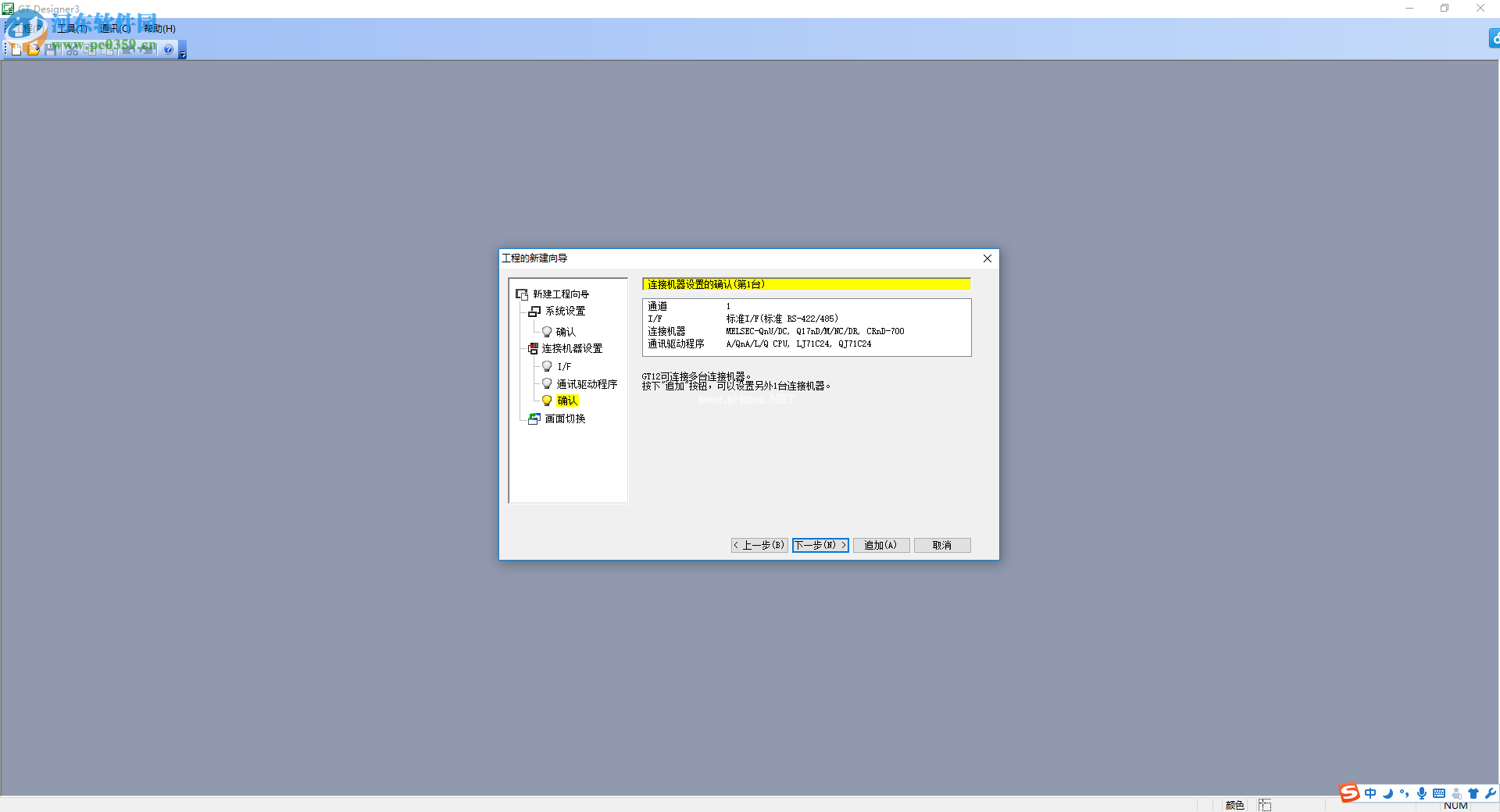

6.进入系统设置确认窗口,点击下一步。

gt  designer  3使用教程

7.进入连线机设置界面,用户选择制造商和型号。

gt  designer  3使用教程

8.进入如下1/F界面。请选择“MELSEC-QnU/DC,Q17nD/M/NC/DR,CRnD-700”的连接接口。

gt  designer  3使用教程

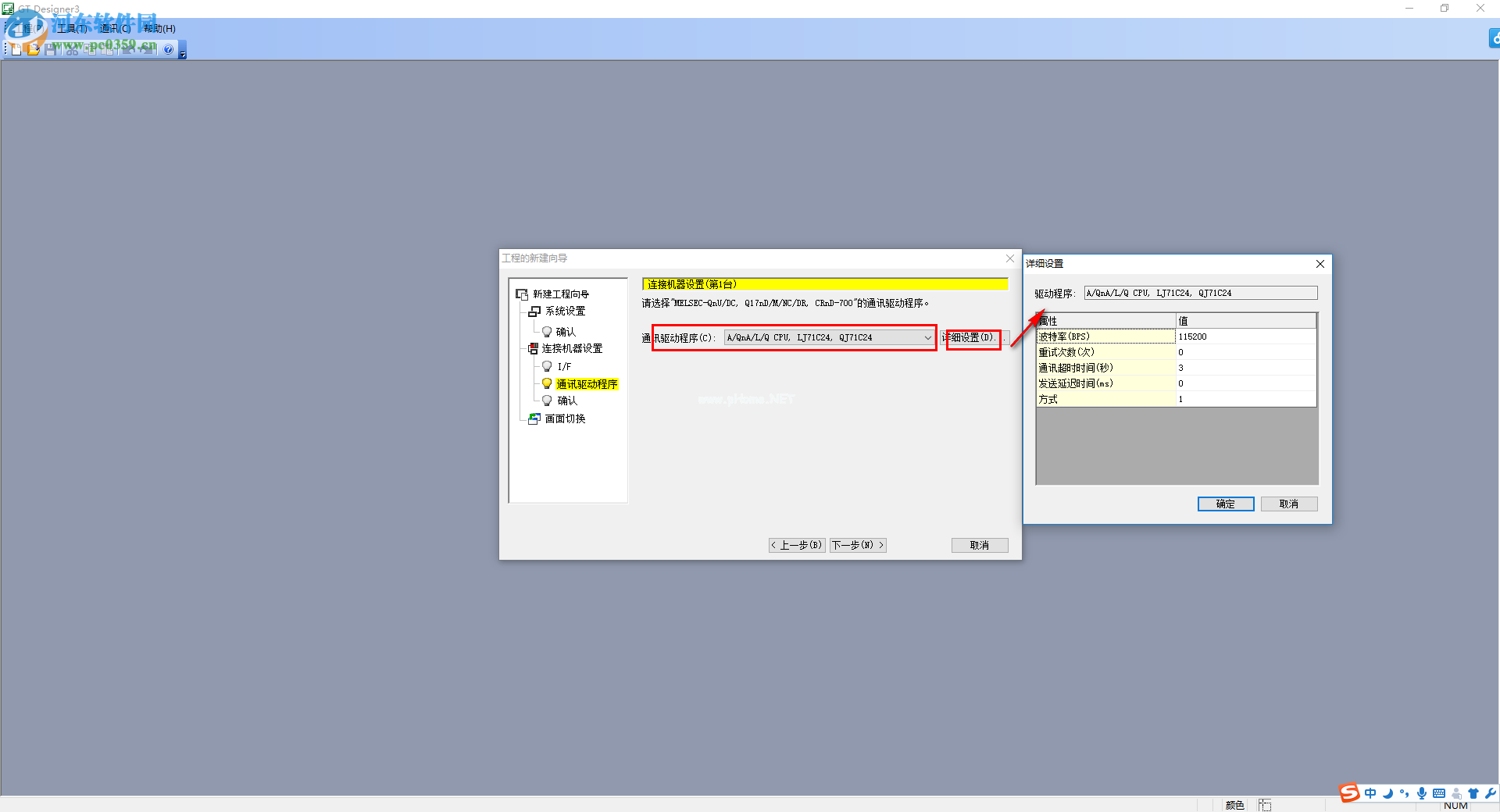

9.通信驱动程序,可以点击通信驱动程序的下拉菜单,然后选择驱动程序出现。您也可以单击详细设置来设置波特率、重试次数和传输延迟时间。

gt  designer  3使用教程

10.好的,我们可以单击“下一步”继续,或者您可以单击“添加”添加机器。

gt  designer  3使用教程

11.屏幕切换软件组件的设置。用户可以设置基本屏幕、重叠窗口、叠加窗口、对话框窗口等参数。

gt  designer  3使用教程

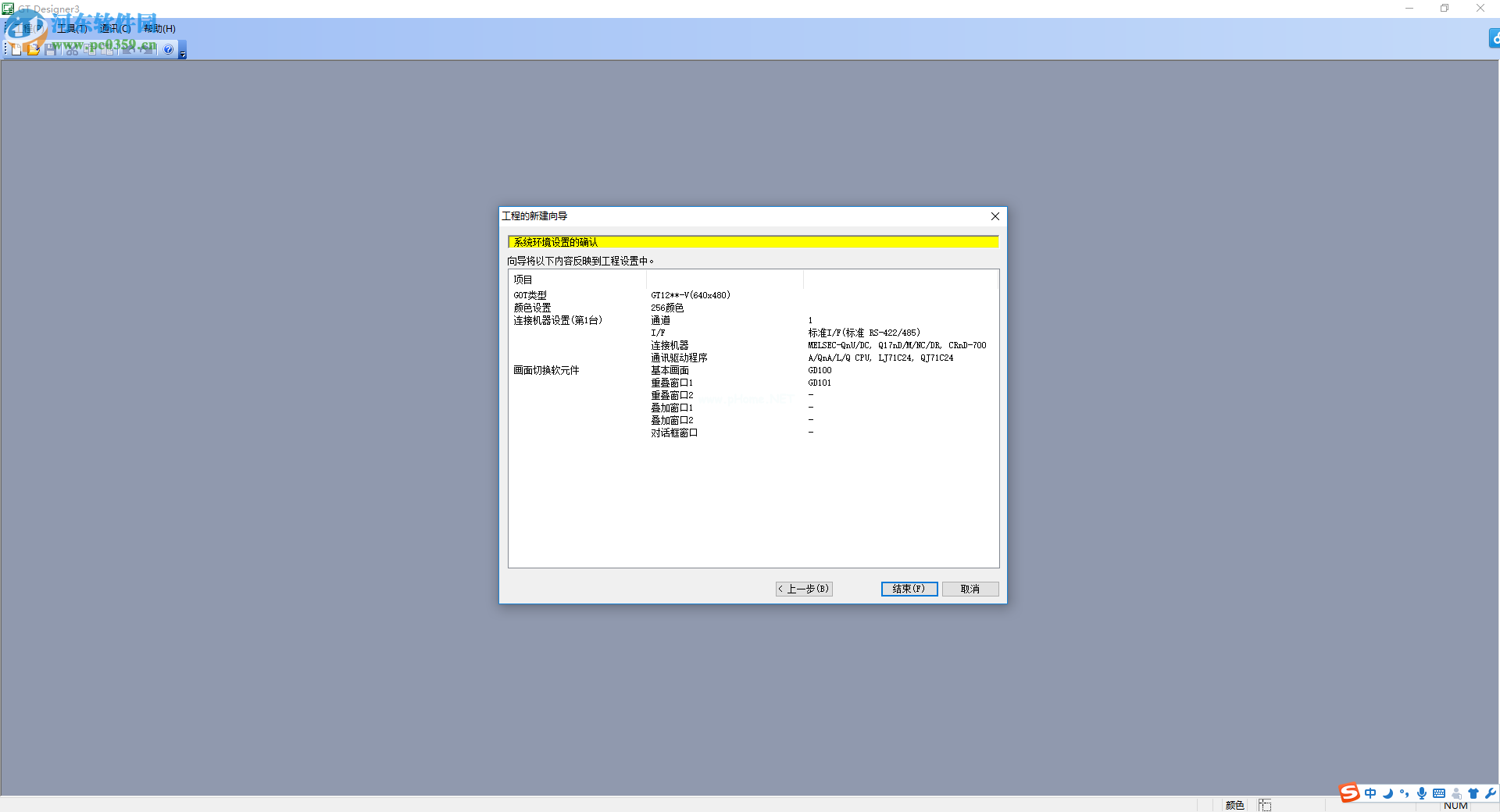

12.弹出如下向导,将以下内容反映到项目设置中,我们点击确定。

gt  designer  3使用教程

13.最后,可以将内容设置到项目中,如下图所示。当然,用户可以继续设置和使用!

gt  designer  3使用教程

以上是gt设计师3的教程,希望对你有帮助!
