CATIA设置零件透明度的方法

CATIA是著名的零件设计软件。设计零件时，一张图纸往往会绘制很多零件，导致一些零件无法显示。因此，有些用户会对已经完成或暂时不需要的零件设置透明度，这样就可以看到后面的所有零件，而不会影响自己的操作。如果你现在在这个软件中查看零件的内部结构，也需要使用设置透明度的方法来查看，所以在CATIA中学习如何使用透明度是一项必要的技能。让我们使用CATIA向您展示设置方法。

操作方法：

Catia V6R2017下载

大小：4.5 GB版本：特别版环境：WinXP、Win7、Win8、Win10、WinAll。

输入下载。

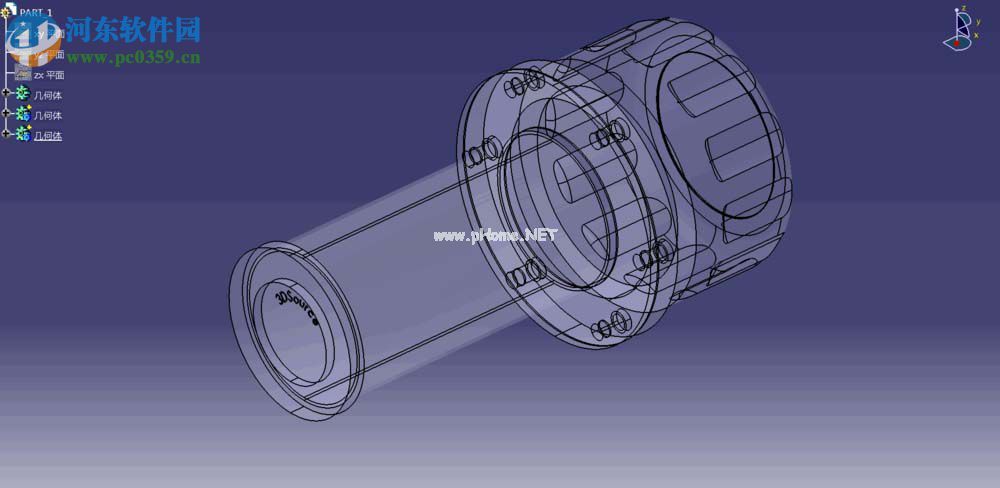

1.在计算机中打开CATIA软件，然后导入事先准备好的模型。让我们以下图为例。

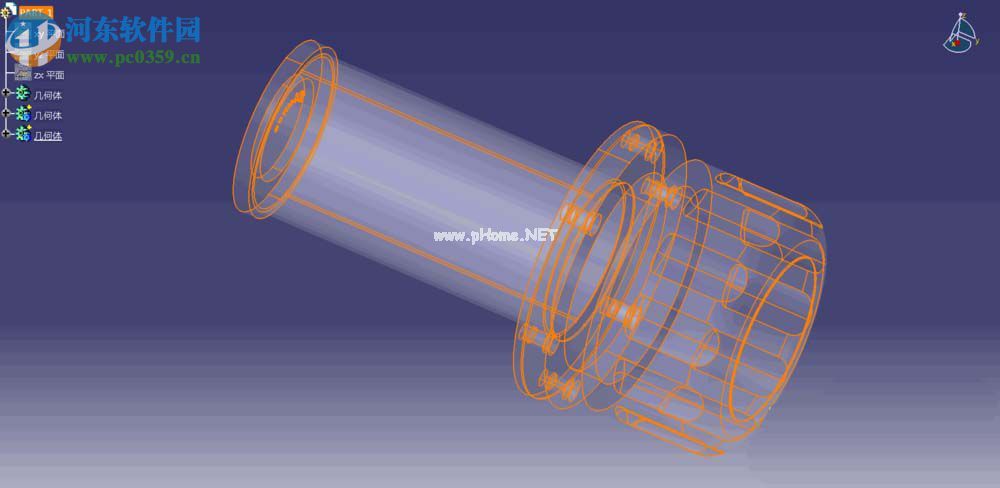

2.用鼠标左键单击该部分。选中后，找到左侧菜单栏底部的透明度选项，然后将其设置为25%。

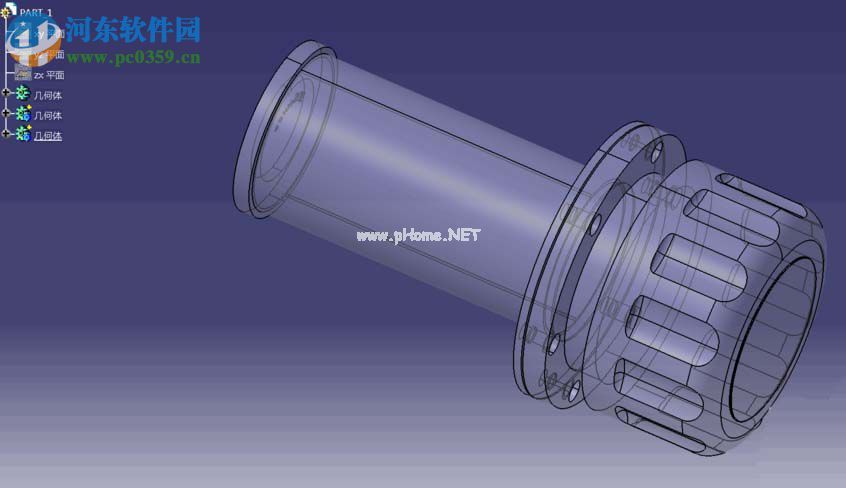

3.设置后，我们可以看到零件已经变得透明，但内部不是很清晰。

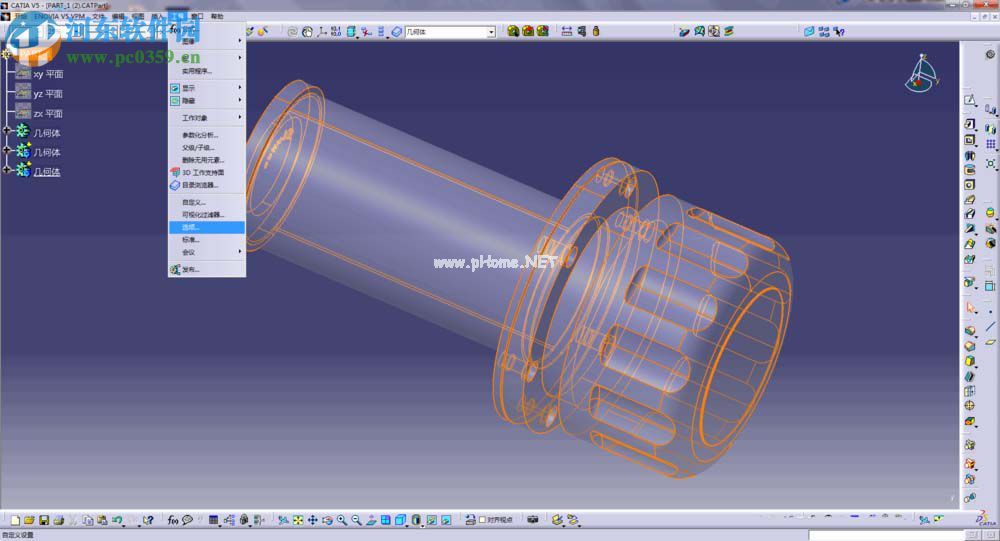

4.然后用鼠标点击工具卡中的“选项”栏，点击打开，然后找到“通用列表”栏。

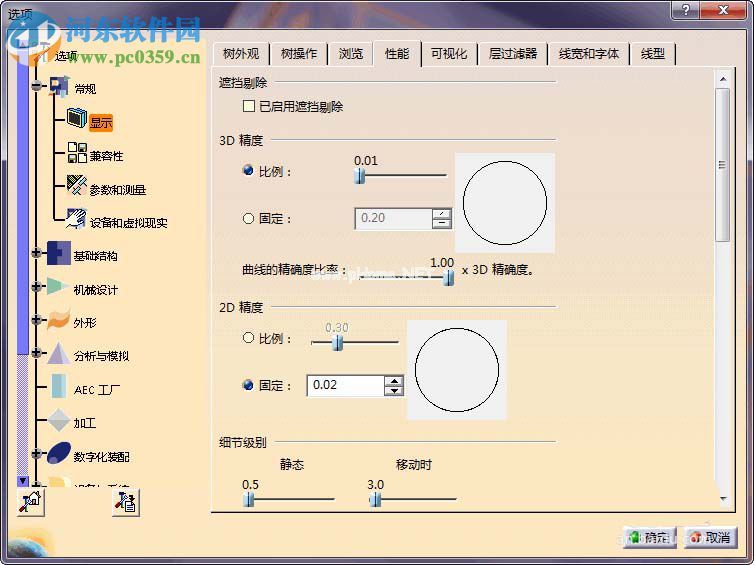

5.进入设置界面后，点击下方的“显示”栏，然后打开右侧区域的“性能”选项卡。

6.打开下拉列表，找到“透明度质量”一栏，找到后设置为“高(透明混合处理)”一栏。

7.使用确定按钮保存后，我们返回主界面。这时，我们可以看到零件的内部结构变得更加清晰，内部通畅。

根据上面的方法，我们可以设置透明度和显示质量。如果觉得设置透明度后看不清内部结构，可以尝试设置透明度质量。
