用Pro/E导入cad图纸的方法

Pro/E和autocad都是绘制三维图像的软件，但侧重点不同。autocad更适合绘制2D图像，而Pro/E更适合绘制3D图形。所以很多用户会在Pro/E中绘制好图像，然后导入到cad软件中进行标注。一些新手用户知道如何操作这两个软件，但却无奈将Pro/E中的文件导入cad。如何才能顺利导入cad软件？请参见以下教程：

操作方法：

Autocad2011 32位(已注册)

大小：3.32 GB版本：简体中文版本环境：WinXP、Win7、Win8、Win10、WinAll。

进入下载。

proengineer 5.0的32位下载(带安装教程)

大小：948 MB版本：中文版环境：WinXP、Win7、Win8、Win10、WinAll。

输入下载。

1.打开电脑中的Pro/E软件。

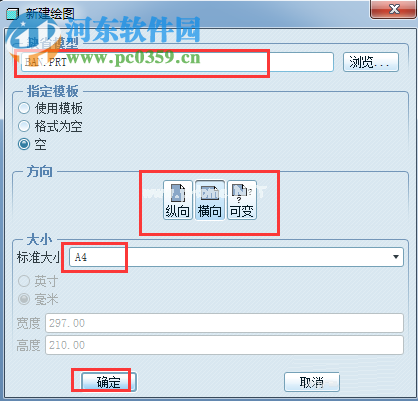

2.打开后，用鼠标单击下图中的步骤创建新图形。创建新图形时，名称不能包含汉字！

3.单击“确定”创建新文件！创建“默认模型”时，请检查以下信息是否正确！

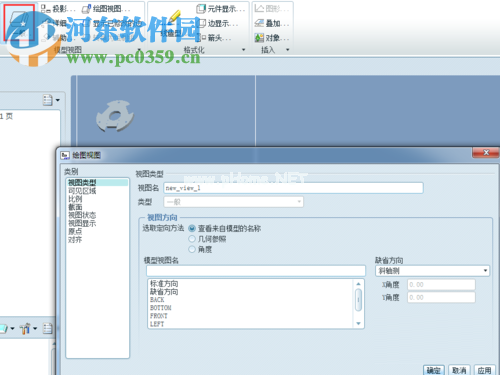

4.完成后，点击菜单栏中的“常规”按钮，在需要的图纸中点击鼠标左键确定。完成后，我们可以看到图形已经被选中，每个人都可以根据自己的喜好选择图形的显示方向。

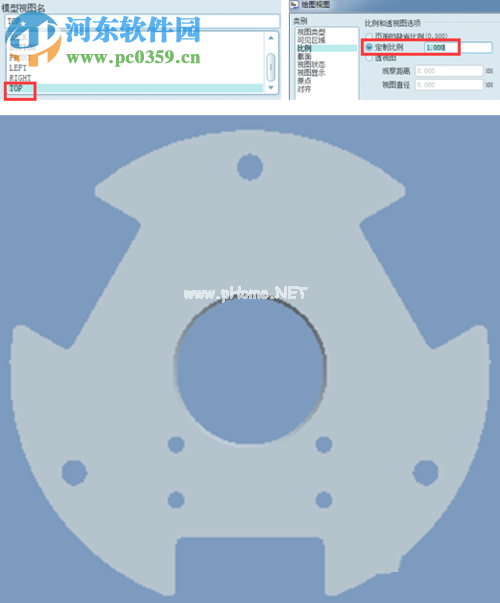

5.完成上述操作后，将视图设置为顶部，然后将比例更改为1。

6.然后，我们需要插入一个投影视图，右键单击图形，然后在弹出的界面中选择“插入投影视图”选项。单击后，在右侧选择一个合适的位置来存储左视图。

7.完成后双击左侧视图，在弹出的界面中设置相关信息。

8.设置成功后，请务必使用“消隐”功能。如果选择了“着色”功能，导入到Cad后很可能会显示为图片格式，因此无法编辑！

9.最后，使用“文件”-“保存副本”列将文件保存为cad文件。

10.最后，用autocad软件打开图纸后，我们可以看到如下图所示的界面！

按照以上方法导出的Pro/E图纸都是可编辑的，一旦导入到Cad软件中，就可以随意编辑和渲染了！
