在Solidworks中复制粘贴零件草图的方法

Solidworks是一个用来绘制零件模型的软件。画画的时候，我们经常会画一些草图，很多都很相似。因此，熟悉Solidworks软件的用户很少重复绘制同一个模型，而是通过复制的方式借用其他模型的草图。复制草图很容易，但是如果你想复制草图中的一些特征，你需要特别注意。不懂复制的可以参考以下步骤。

方法步骤：

SolidWorks2017 SP5.0中文版

大小：12.85 GB版本：免费版本环境：WinXP、Win7、Win8、Win10、WinAll。

输入下载。

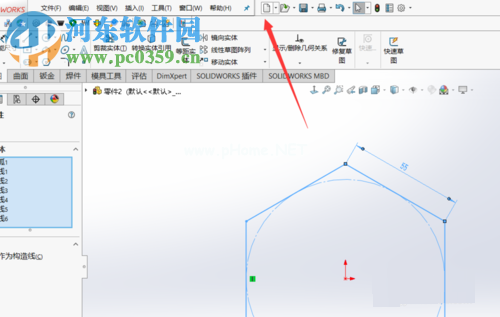

1.在电脑里打开软件后，我们先打开草图借用，找到它的特征。

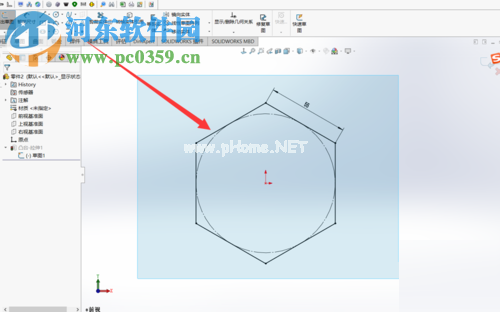

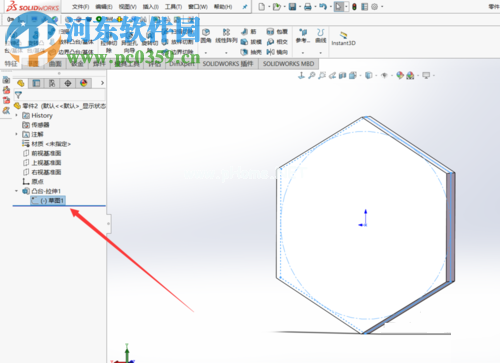

2.然后用鼠标点击选中特征下方的草图，最后用鼠标右键点击，在弹出的右键菜单中找到编辑图标，然后进入编辑界面。

3.进入编辑界面后，用鼠标选中该草图的所有方框，用ctrl选中所有线条。

4.所选线条的颜色将变为蓝色。确认选择了所有要复制的内容后，可以使用快捷方式Crtl C进行复制。

5.复制后，再次创建新的零件图，或者自己打开需要粘贴的图。

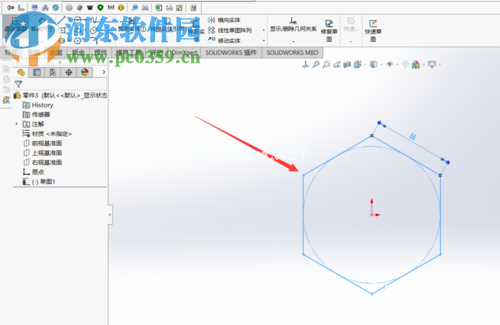

6.此时不能直接粘贴。您可以使用鼠标创建新的草图。

7.使用组合按钮Crtl V粘贴到新创建的草图中。

根据上述方法，可以将Solidworks中的草图复制粘贴到另一个项目中。复制粘贴虽然操作简单，但如果不注意细节，操作就会失败。你可以试着用上面的方法复制粘贴。操作时遇到不懂的步骤，请在下方留言询问！
