解决solidworks零件更名后不能显示图纸的问题

Solidworks是一种流行的零件设计软件，它的功能很多，甚至很多功能都领先于其他零件设计软件。在solidworks下，我们可以随意绘图，但不能随意更改零件名称。最近，一些用户在使用该软件时更改了其组件的零件名称，但更改后，他们发现工程图不再显示零件信息。这是怎么回事？如何解决这样的故障？想必这些问题一直困扰着大家吧？接下来，边肖将使用一个示例教程向您展示解决方案！

操作方法：

SolidWorks2017 SP5.0中文版

大小：12.85 GB版本：免费版本环境：WinXP、Win7、Win8、Win10、WinAll。

输入下载。

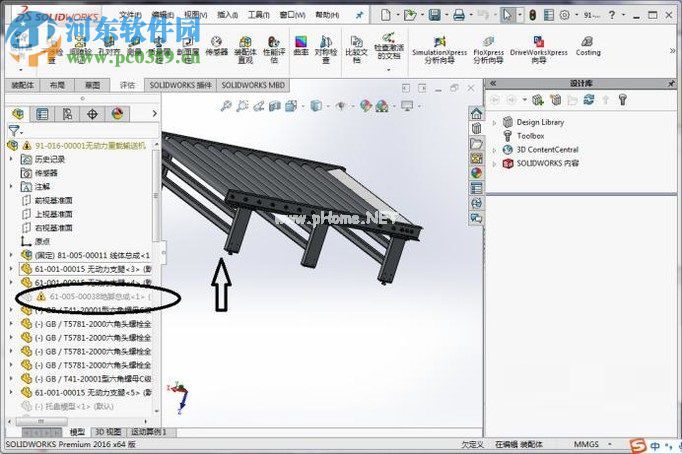

1.在电脑中打开solidworks软件后，找到相关的装配，然后我们就可以看到零件可以正常显示，而不需要更改名称。

2.手动更改零件名称后，再次打开组件，会发现零件已经消失！

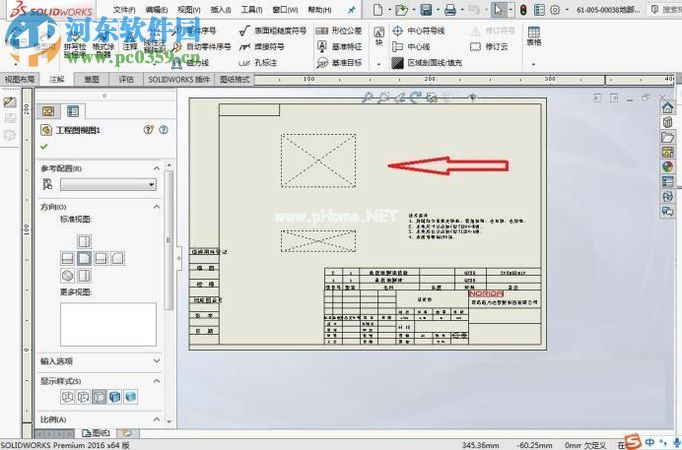

3.通过用鼠标单击，可以打开锚组件的工程图。展开后会发现图面中没有零件，会显示为空白页。

4.可以用鼠标点击缺失图形的视图文件，然后右键点击“打开零件”图标，进入操作界面。

5.打开自己的零件界面后，找到更改名称的零件，找到后点击打开，打开后保存更改的零件，保存后再次关闭零件。

6.完成上述操作后，返回到更改后的准确绘图位置，用鼠标右键单击，选择“显示”选项！这部分会重新出现在界面中。

根据上述方法，我们可以在solidworks中快速重新显示更改名称的零件。如果有多个文件，这个操作需要重复多次。
