AutoCAD2016快速入门:填充

填充是AutoCAD使用过程中经常操作的对象，可以很好地表达一些特殊的封闭区域。可以是重复的图案单元，也可以是单色或渐变填充。下面，我们来看看在AutoCAD2016中使用填充的具体方法。

方法步骤

1.单击功能区面板或工具栏上的“填充”按钮，或输入h并按enter启动填充功能。

填充快捷命令只有一个字母h，这意味着它是一个使用非常频繁的命令。

填充功能启动后，软件会自动弹出如下图所示的对话框。该对话框中最常用的有三项：第一项是“类型和图案”，即选择图案样式，第二项是角度和比例，可以设置图案单元格的大小和倾斜角度；第三个是“边界选择”，可以选择图形对象，也可以在封闭区域点击。

没有选择模式的技巧，边界的操作也不复杂。关键是设置合理的填充比例。填充比例应与填充区域的大小相协调。如果填充比例相对于填充面积过小，会产生过密的填充效果；否则会产生过于稀疏的填充效果，甚至看不到填充效果。

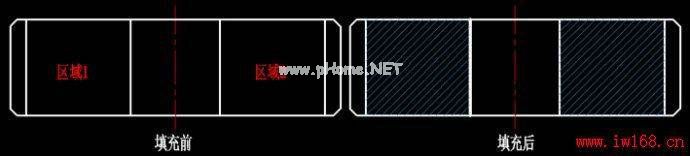

2.单击对话框右上角的“添加：拾取点”按钮，然后依次单击下图中的区域1和区域2，选择下图中的两个区域作为填充区域。

注意：如果没有这样的插图，可以先画几个圆，然后学习填充功能。

3.按空格键或回车键确认填充区域被选中，软件自动再次弹出“边界图案填充”对话框，直接点击“确认”完成填充。

如果需要修改填充参数，比如要增加填充比例或者需要改变另一种填充图案，可以直接双击图形中的填充对象，打开填充编辑对话框，修改对话框中的参数。

注意：当AUTOCAD更高版本采用功能区界面时，不会弹出填充对话框，而是在功能区显示填充面板。该功能类似于对话框。如果需要调出对话框，需要输入回车。

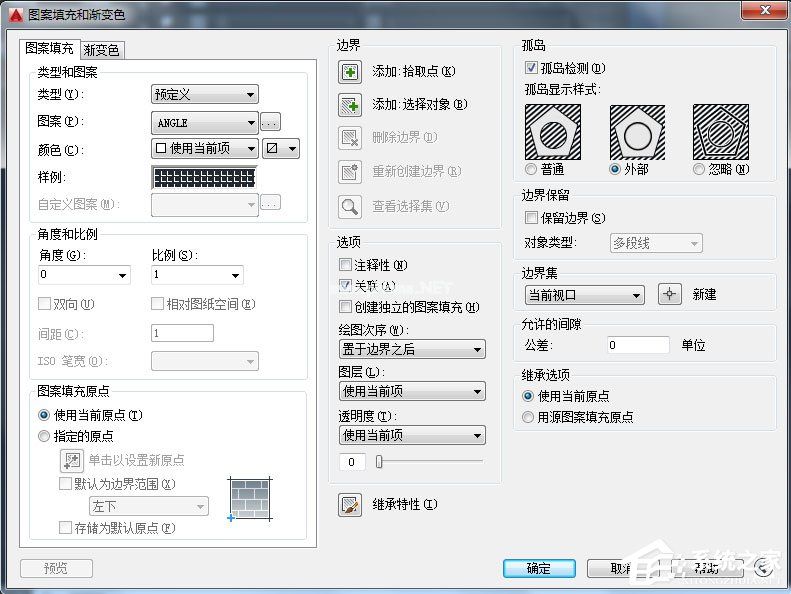

填充有很多选择。点击填充对话框右下角的右箭头，展开所有选项，如下图所示。

展开部分有孤岛、边界保存、边界设置、允许间隙、继承选项等选项。此外，填充对话框还具有“渐变颜色”选项卡，您还可以创建单色或两种颜色的渐变填充。
