如何用excel图表制作耐力轮图表？

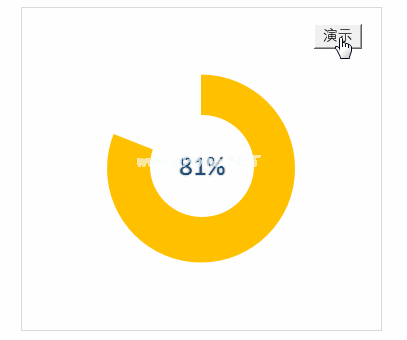

如果要比较实际效果和目标效果(或者预算和实际效果)的差异，特别是当差异超过100%时，这种续航轮图效果很好，如下图1所示。

图1

抽样资料

下面的图2显示了示例数据，实际目标的百分比是通过实际目标与目标的比率获得的。

图2。

计算如下图3所示的单元格区域C9:E10中的6个值，其中：

单元格C9:=min (1，$ c $6)。

单元格d9:=if ($ c $61，min ($ c $6-1，1)，0)。

Cell e9:=if ($ c $62，min ($ c $6-2，1)，0)。

单元格C10:=1-C9，拖动到单元格E10。

图3。

绘制图表

第一步：做一个甜甜圈图。

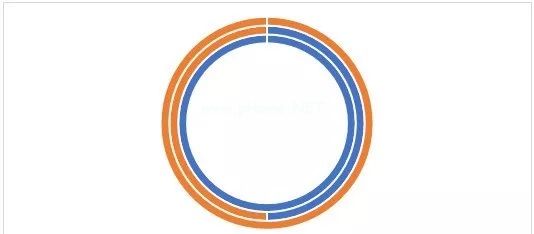

选择数据区B8:E10，并插入圆环图。结果如下图4所示。

图4

第二步：将最里面的圆转换成饼图。

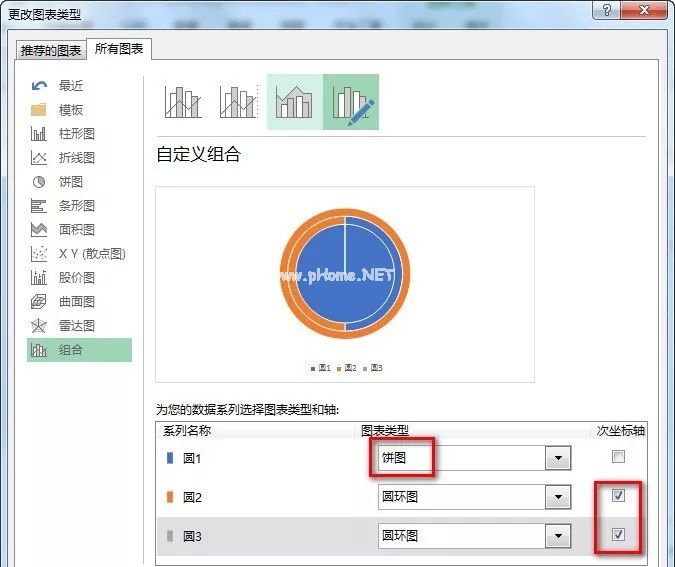

选择系列“圆1”，右键，在快捷菜单中选择“更改图表系列类型”命令，将系列“圆1”的图表类型更改为“饼图”，选中系列“圆2”和“圆3”短轴的复选框，如下图5所示。

图5

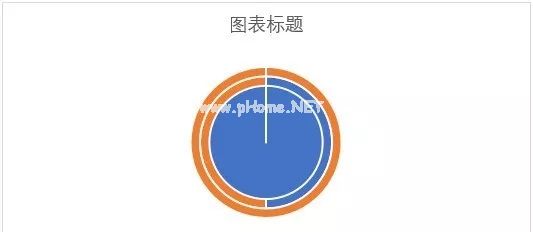

图表效果如下图6所示。

图6

第三步：设置颜色。

将“填充”部分设置为颜色，将“间隙”部分设置为白色。

仔细选择图表上的一个点(总共有6个点)，然后设置颜色。您可能需要修改“实际”值来查看间隙部分，因为间隙部分在某些点为零。

设置后的图表如下图7所示。

图7

第四步：清洗并添加标签。

删除任何不必要的图表元素，包括标题、图例等。

选择图表，向其中添加一个圆并将其移动到图表的中心，用白色填充，并将其链接到百分比值所在的单元格。

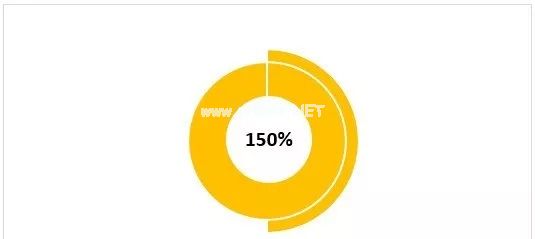

最终的图表效果如下图8所示。

图8
