AutoCAD如何绘制锯齿板图？

最近有AutoCAD用户反映，因为工作原因需要画锯齿板图，但是因为之前没画过这种类型的图，一时半会儿画不出来，很烦。那么，AutoCAD是如何绘制锯齿板图的呢？下面我们来看看具体的绘制方法。

方法步骤

1.打开CAD进入绘图界面；

1.在任意位置画一条十字中心线，设置线型和颜色。

2.以中心线的交点为中心画一个直径为160、直径为144的圆(这两个圆是辅助用的)。

3.输入直线命令(缩写：l)，以中心线的交点为直线的起点，做一条角线(126度)，只要直径超过直径为160的圆即可。

4、重直线命令，然后画一条角线(162度)。

二、角度线画好之后，用直线命令依次连接BCDEF的五个点，效果如图；

三、使用显示命令(缩写：AR，使用循环显示)；

4.主轮廓完成后，开始画里面的图形元素(弯腰孔、圆孔)；

1.使用直线命令绘制两条角度线，一条是126度，另一条是162度。

2.使用圆命令，以十字中心线的交点为中心，画一个直径为100的圆。

3.使用偏移命令(缩写：O)偏移直径为100的圆的内部和外部一次，偏移距离为5。

4.求126度线与直径为100的圆的交点为中心，画一个半径为5的圆。

5.求162度线与直径为100的圆的交点为中心，画一个半径为5的圆。

6.修剪半径为5的圆外部分，效果如图。

7.求垂直中心线与直径为100的圆的交点作为圆心(上下各有一点)，画一个直径为10的圆。

8.以十字中心线的交点为中心，画一个直径为36的圆。

5.使用镜像命令(缩写为MI)；

1.以左弧腰孔为镜像对象，以十字中心线的垂直线为镜像点。

2.以上半部分的两个弯腰孔为镜像对象，以十字中心线的水平线为镜像点。

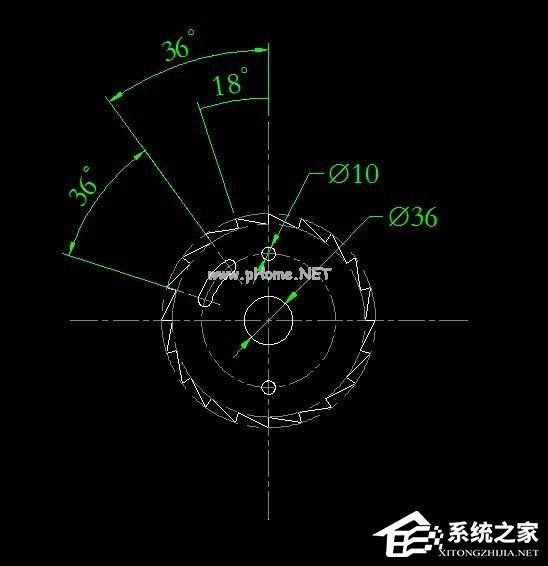

六、完成镜像后，再做最后的修整和贴标，效果如图。
