如何使用CAD缩放功能？AutoCAD缩放功能详解

用AutoCAD绘制图纸时，由于内容太多，要想看清楚图纸的全部内容，需要使用缩放功能。那么，如何使用CAD缩放功能呢？下面，我们来详细了解一下AutoCAD的缩放功能！

方法步骤

首先，有几种方法可以执行缩放命令

1.在命令行中输入“SC”，然后按enter键。

2.点击修改工具栏上的缩放按钮，如下图红色圆圈所示。

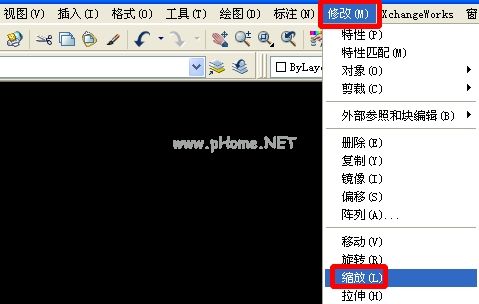

3.打开修改下拉菜单，然后单击缩放。

二、缩放命令功能及具体操作

1.执行缩放命令后，需要选择对象。此时，您可以单击选择单个对象，或者通过框选或Ctrl A全选。选择后，输入或按空格键；

2.这时需要指定基点(这个基点是缩放的中心，缩放后基点不会移动)，点击合适的位置选择基点；

3.此时，需要指定比例因子或[参考(R)]。如果要将对象放大2倍，输入数字“2”，然后按enter键将对象放大2倍；

4.在上图中，还有参考比例的选项。这个函数可以将对象缩放到指定的大小，而不是原始大小的许多倍。在上图中，您可以通过输入r然后按enter键进入参考缩放模式。现在您需要指定参考长度，也就是说，您需要指定要精确缩放的长度尺寸。在这一步中，通常在图形中选择两个点，这两个点之间的距离将在下一步中精确缩放。

5.需要指定新的长度。如果要将上一步中选择的两个点之间的距离更改为150，请输入“150”，然后按回车键完成参考缩放。

扩展阅读：

AutoCAD参考比例示例

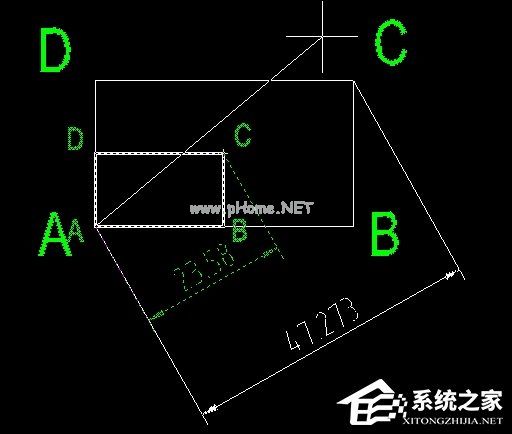

如果要将下图中矩形的对角线AC的长度改为50，操作过程如下：

1.在命令行输入“SC”进入，在框中选择整个图形，输入；

2.单击点A并输入。再次输入r并输入；

3.依次点击A点和C点；

4.输入“50”，然后按回车键。手术后，效果如下。
