Edraw Max如何绘制水平时间轴？用十亿图绘制水平时间轴的方法

一个项目的完成需要严格的时间控制才能按时完成，在什么时间点应该做什么样的事情，这必须由项目经理提前计划。要计划一个准确的时间线，我们需要Edraw Max的帮助，它可以帮助我们绘制时间线，并在时间线上添加重要事件。那么，Edraw Max是如何绘制水平时间轴的呢？下面，让我们一起往下看。

方法步骤

1.创建新的时间线

打开易图平面设计软件，在新的“预定义模板和示例”中选择“项目管理”，然后在项目管理模板中选择“时间线”。双击可快速绘制，或选择所需示例开始绘制。

2.插入[时间线]符号

在绘图界面左侧，相关符号库将通过时间轴模板创建的时间轴自动打开。在时间轴库中，选择所需的时间轴类型，双击或拖动绘图界面。

3.设置时间栏

选择时间栏，或将鼠标移动到时间栏，右上角会出现一个浮动按钮，可以在此设置时间线的开始和结束日期，也可以将时间线设置为以周/月/日或其他单位为间隔显示。在日期格式中，您可以将一般年份或详细年份设置为每分每秒。

4.将任务和里程碑添加到时间栏

软件左侧的符号库中还有多种类型的里程碑符号和任务符号，双击或拖动到绘图界面即可使用。

在菱形、圆形、矩形和三角形里程碑中，可以通过浮动按钮直接快速切换形状，这样里程碑符号就可以在这四种样式中任意切换。

提示：选中符号后，如果浮动按钮中出现此选项，则不支持快速替换图形中的图形，需要使用其他方法进行修改。

5.将图片添加到时间线

图片的添加方式有两种，一种是直接调用软件的内置图片素材，另一种是插入外部图片。

很容易调用软件的内置图片。直接从符号库中选择需要的图片，拖动到绘图界面。

要插入外部图片，您需要使用软件上方菜单栏中的插入——图片功能。

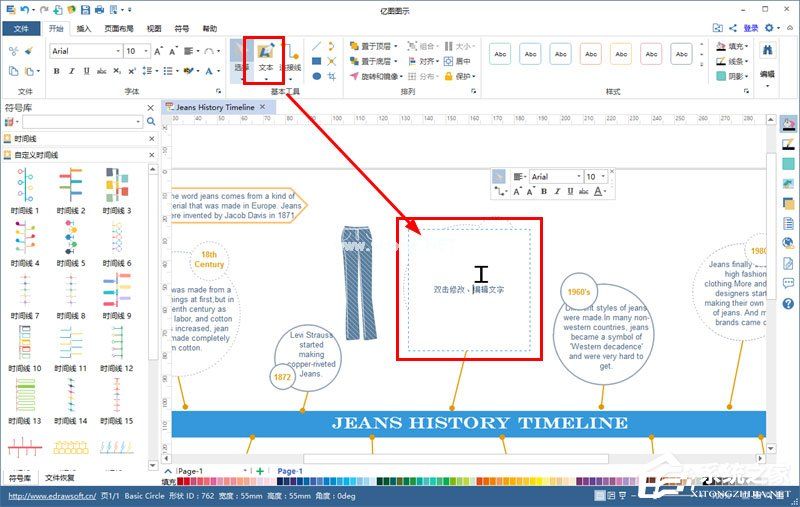

6.向时间线添加文本

添加文本是一个相对简单的操作。在易图软件中，大多数符号都具有输入文本的功能。双击图形可以直接编辑和修改。当然，您也可以使用文本框工具在文本框中输入文本。您可以将文本缩小到垂直显示或随意移动文本框的位置。

7、自定义时间线

在左侧符号库中，选择Project Management ——自定义时间轴，它提供了多种时间轴符号，无论是设计还是配色都非常不错。你只需要根据要求在上面修改、添加文字和图片，就可以轻松画出充满设计感的时间线。
