cad2014导入坐标数据
在现代工程制图和建筑设计领域,CAD(计算机辅助设计)软件成为了重要的工具。而在众多CAD版本中,AutoCAD 2014以其功能强大、界面友好、操作简单在业内赢得了广大用户的青睐。本文将重点探讨如何在AutoCAD 2014中导入坐标数据,帮助工程师和设计师提高工作效率。
首先,我们需要了解,坐标数据通常是通过测量工具(如全站仪、GPS)获取的,或者从已有的图纸、数据管理系统中导出。这些坐标数据可以是建筑物的位置、道路的形状、基础的尺寸等。为了将这些坐标数据有效地导入到AutoCAD 2014中,用户需要遵循以下几个步骤。
一、准备坐标数据

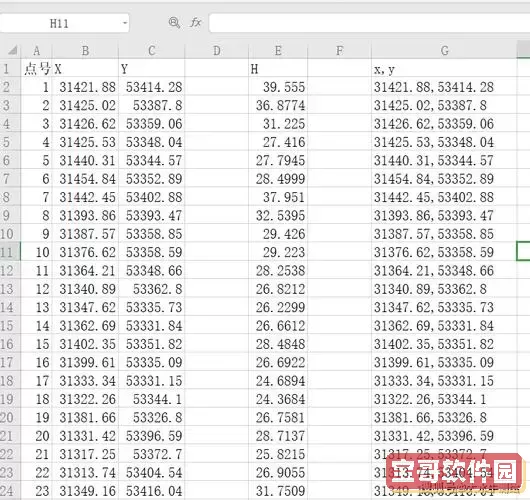

在导入数据之前,首先要确保坐标数据处于一个合适的格式。常见的格式包括TXT(文本文件)、CSV(逗号分隔值文件)等。在准备好的文件中,每一行应包含一个坐标点的数据,比如:X坐标、Y坐标、Z坐标(如有必要)。一个简单的TXT文件内容如下:
x1, y1, z1 x2, y2, z2 ...确保坐标数据的准确性和完整性。这是导入顺利进行的前提。
二、打开AutoCAD 2014
启动AutoCAD 2014软件后,用户可以通过“文件”菜单新建一个空白绘图文件,或打开一个现有的图纸。在操作界面上,用户可以看到各类工具和功能选项,接下来要用到的数据导入工具将帮助我们完成坐标数据的导入。

三、使用数据导入工具
在“插入”选项卡中,可以找到“点”命令。用户可以选择“点”命令,然后选择“从文件”导入数据。这个过程会打开一个文件选择窗口,用户可以找到之前准备的坐标数据文件,并选择它。
在选择您的文件后,AutoCAD会要求指定数据的分隔符,通常是逗号或空格。根据你所使用的数据格式进行选择。在确认数据的类型和单位无误后,点击“确认”按钮,AutoCAD将自动读取坐标文件中的数据并生成对应的点。
四、检查并调整导入结果
一旦数据导入完成,用户应仔细检查绘图中的坐标点是否准确。如果发现位置不对,可能是因为坐标系统的差异或者数据转换的问题。用户可以通过“测量”工具进行确认,并做相应的调整。
如果需要,可以通过编辑坐标的方式,调整导入点的样式和颜色,使其在图纸中更加明显,方便后续的观察和修改。
五、保存与导出
当坐标数据导入并核对无误后,我们可以保存文件。在“文件”菜单中选择“保存”,选择合适的文件格式和保存路径,以便后续的使用。当然,如果有必要,也可以将图纸导出成其他格式,便于工程团队之间的共享和沟通。
总结来说,AutoCAD 2014在导入坐标数据时提供了简化的操作流程,通过几个简单的步骤,就能将复杂的测量数据转化为可视化的图纸。这不仅提高了工作效率,也提升了设计精度。在日常工作中,希望每位工程师和设计师都能熟练掌握这一技巧,充分发挥CAD软件的优势,帮助他们更好地完成设计与施工任务。
