Surfer教程Surfer绘制等值线图教程

Surfer是一款三维绘图软件，由美国Golden Software公司开发。这个软件对地质学家来说是一个非常好的软件。现在介绍用Surfer软件绘制等高线图的方法。

1.首先要做的是在excel上整理数据。通常情况下，坐标数据在B列和C列，目标列，也就是你要绘制等值线的数据，随便放在哪一行。这次使用F列，排序结果如图所示。

2.开放冲浪软件。为了理解软件界面，我们主要使用菜单栏中的数据和地图功能。如图。

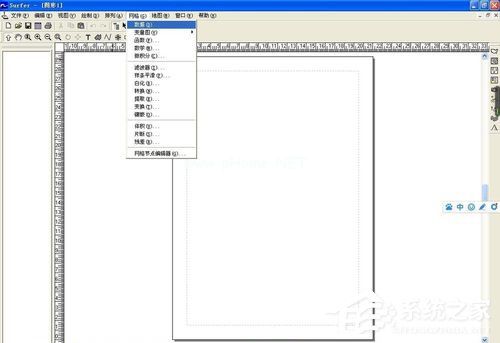

3.找到数据函数，将excel数据转换成网格文件。点击数据功能，找到需要的数据的excel文件，点击确定，会出现如下对话框，其中X在excel中设置为有Y坐标的列，Y在excel中设置为有X坐标的列，Z设置为目标列。这次用F列，用网格化的方法选择克里金法。请注意，底部的最大值应更改一千，最小值应更改一千。右下角的两个数据大小差不多是正确的。如果差距太大，无法证明数据是错的，右下角的数据会一个接一个放大十倍。单击确定，然后会出现一个对话框来单击确定，并记住您的输出网格数据的位置。

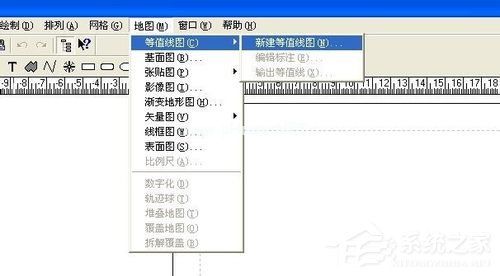

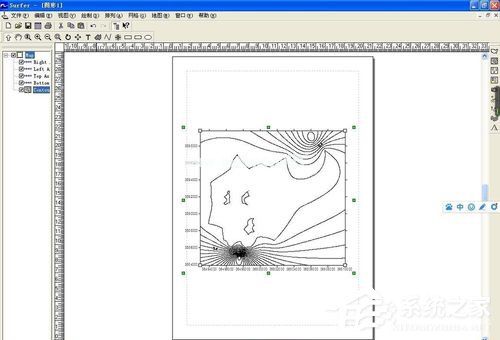

4.以下是等高线图的正式生成。点击地图功能，选择新建等高线图，在对话框中找到新生成的栅格数据文件，直接点击打开，等高线图会直接出现在制图界面。如图。

5.最后，选择左上角文件中的另存为，将图形保存到要保存的文件夹中。或者要转换成其他文件，在文件功能中选择输出功能，选择要保存的格式，保存到电脑中。

以上是Surfer绘制等值线图的方法。既然这个软件是全英文的软件，如果你觉得自己的英文能力比较弱，在使用的过程中一定要注意自己使用的功能的位置，以免点击错功能。
