用万用表测试计算机电源的方法

在使用电脑的过程中，我们经常会出现各种各样的故障。其实很多故障都和电源有关。断电不仅意味着电脑无法启动，还会造成死锁、间歇性启动等问题。因此，在检查电脑故障之前，我们可以先带用万用表来测试电源的好坏。具体操作方法如下。

　　准备工作：

既然有很多品牌的万用表可用，那我就不能给你具体某个品牌万用表的使用说明了。因此，在开始之前，请确保您已经完全了解如何使用万用表。不正确的使用可能会导致强烈的电击或损坏万用表。

　　电源常识：

电源的用途是将220伏交流电通过插座转换成电脑可用的直流电。通常，电源将交流电转换成12伏、5伏或3.3伏的直流电。12伏DC用于驱动带有电机的设备，如硬盘和光盘驱动器。5伏和3.3伏输出用于为系统主板上的各种组件供电。

目前使用的PC电源几乎都是基于AT或ATX架构。两者的主要区别在于连接导线的连接器数量。但是无论您使用的电源类型如何，所有电源都有一些基本组件。第一个是电源连接器，它将电源连接到插座。然后是主板电源，它通过从电源伸出的一组电缆传输。电源也有风扇(你可以通过检查它是否正常旋转来轻松发现和解决问题)。

　　测试电源连接器：

要开始诊断过程，请确保电脑已关闭。接下来，检查电脑背面风扇附近的电压选择器，确保其电压为220伏。您可以在图1中看到一个例子。

图1:确保电源设置为220伏

下一步是检查风扇是否转动。如果风扇在旋转，主电源输入必须工作。如果风扇不旋转，则说明风扇坏了，或者主电源连接器没有接收到任何电流。要找出连接是否断开，请将万用表调整到高于220伏的电压水平，然后如图2所示测试电源插座。

图2:请小心！避免触电的最佳方法是将万用表放在未插入的接线板上，然后将接线板插入墙上的插座

如果插座产生正确的电能，请使用万用表测试电源线的连接性，如图3所示。如果电源插座已打开，并且您的电源线通过了连接测试，则风扇已损坏，必须更换电源。

图3:对电源线进行连接测试

　　测试主板电源：

根据您的主板是基于AT还是ATX架构，您需要一个或两个连接器将电源连接到主板。无论您有什么类型的电脑，在测试主板电源之前，都应该先将电脑从插座上拔下。

如果您使用AT电源，您有两个连接器，称为P8和P9，将电源连接到系统主板。记住位置后，将P8和P9从系统主板上分离。虽然两个连接器都被锁定，以防止您放错位置，但偶尔也可能会将它们颠倒过来。反转这些连接器几乎肯定会损坏主板，可能还会损坏电源。更换主板上的连接器P8和P9时，请记住这两根黑色接地线应该相互靠近。

如图4所示，ATX主板电源连接器使用单个P1连接器，而不是P8和P9连接器。此连接器被锁定，以防止从后面插入。

图4: ATX主板连接器使用单个P1型连接器

AT和ATX电源都向系统主板提供12伏、5伏和3.3伏电压。电压水平不同的原因是不同的系统主板组件需要不同的电流。

注意：由于内置逻辑电路，除非电源连接到系统主板，否则ATX电源中的风扇不会旋转。因此，ATX电源在运行前必须连接到系统主板。然而，AT电源不需要这样的连接。

在图4中，您可以看到ATX的P1连接器通常是一组连接到20针连接器的电线。在图E中，您可以看到每个引脚代表的含义的图示。

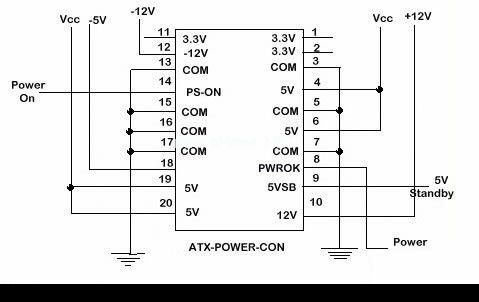

图5:这是P1连接器布局

第一步是了解每个引脚的功能，但是P1连接器上端子的出现将使这比您想象的要容易得多。端子位于针脚15和16之间。通过在这些引脚中设置端子，您可以直观地了解其他引脚代表什么。

在ATX电源上使用万用表。只要PC插上电源，第9针就应该有5 VDC。无论主电源开关打开还是关闭，都是一样的。因为它通常是紫色的线，你可以很容易地识别引脚9。使用万用表检测针脚9上的5伏DC电压是开始测试以确定系统主板是否连接到任何电源的好方法。

测试针脚9后，测试各种12伏直流电路的电压。也许你已经注意到P1连接器上有几根黑色和黄色的电线。黄线表示12伏直流电路。要测试这些电路，请将万用表设置在15伏直流电或20伏直流电的范围内(取决于您使用的万用表类型)。接下来，打开电脑电源，将红色探头放在P1连接器的黄色电线上，然后将黑色探头放在黑色电线上。P1连接器必须连接到系统主板，因为电脑连接到电源。因此，您必须使用如图F所示的探针.

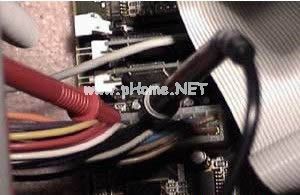

图6:用红色探针连接黄色电线，用黑色探针连接黑色电线

连接探针后，万用表应显示11至13伏直流电之间的电压。如果电源老化并导致我上面描述的一些问题，电压将低于此标准。如果您看到的电压在10.5到11伏直流电之间，那么您的电脑需要一个新的电源。如果您看到的电压低于10.5伏直流电，只有更换电源后，您的电脑才能重新启动。还要注意5-VDC和3.3-VDC电路的压降。但是由于您的初始电源相对较小，这些压降甚至更小。因此，我建议在12伏直流电路上进行测试。

　　结论：

故障电源不是最容易检测到的电脑组件。在发现和处理故障的过程中，大多数IT专业人员都喜欢先检测比较常见的PC硬件问题，因此电源往往被忽略。但是，如果您有万用表，您可以快速检测所有连接的正确电流。大多数电源的主要问题是电源输入和主板，所以通过检测我上面提到的这些方面，你现在应该可以排除电源问题的可能性了。

　　结语：

以上是用万用表测试电脑电源的方法。对计算机进行故障诊断时，您可能希望首先检查计算机电源是否有故障。
