形状和位置公差符号

cad中的机械制图是我们经常使用的形位公差符号。几何公差符号是什么，是什么意思？让我们和大家一起学习几何公差符号。

首先，因为我们在加工机械零件时存在尺寸误差，所以实际生产的零件与理想状态下的零件之间存在间隙。形状上的差异是形状误差，相互位置上的差异是位置误差，统称为形位误差。

二、形位公差符号。

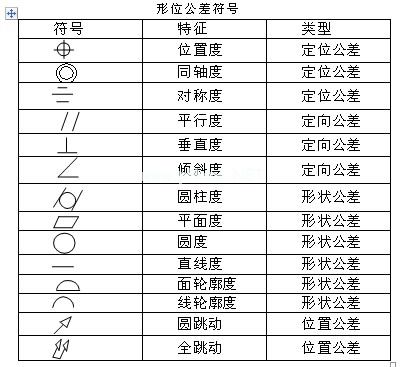

几何公差符号包括定位公差、方向公差、形状公差和位置公差，以及公差值。标注几何公差符号时，由几何公差符号和公差值组成，如下图所示。

三.形状公差和位置公差

形状公差：构成零件几何特征的点、线和表面元素的实际形状和理想状态之间的允许偏差。给定形状公差所需的元素称为测量元素。位置公差：零件上点、线和区域的实际位置相对于理想位置的允许偏差。用于确定被测元件位置的元件称为基准元件，形位公差的研究对象是零件的几何特征。它是零件的点、线、面的总称。

四、形位公差符号的操作步骤

形位公差的快捷键是TOL，也可以在菜单栏上标记为“公差”，也可以在工具栏上标记为“公差”。

如上图所示，只需选择所需的公差符号，并填写相应网格的公差值。其实形位公差的符号很简单，知道符号的作用和意义就可以使用。
