如何在3Dmax中绘制具有一定弧度的圆管?

时间:2021-09-03 来源:互联网 编辑:宝哥软件园 浏览:

3Dmax中怎么画有一定弧度的圆管?,当我们用3Dmax软件建立模型的时候,如何制作一些带有弧度的圆管呢?我们可以使用修改器或编辑命令来构建一些特殊的模型。我们来看看如何在3dmax中绘制具有一定弧度的圆管。

圆管分为空心管和实心管。对于不同的圆管,我们有不同的建模方法。我们来看看如何在3Dmax中绘制出具有一定弧度的圆管:

一、实心圆管。

如果我们想建造一个具有特殊弧度的实心圆管,那就相对简单了。我们可以使用放样(这种方法比较麻烦,不推荐使用),也可以使用二维线在视口中进行渲染。

1: 2D线在视口中渲染为实心圆管。

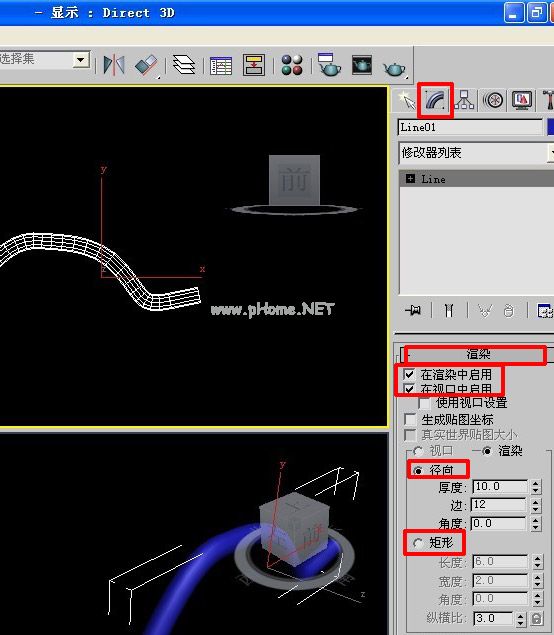

我们先根据特殊的弧度创建一条线,然后选择这条线,点击修改命令面板,然后点击渲染命令打开下面的修改命令。同时勾选“在视口中启用”和“在渲染中启用”,然后在“径向”下输入所需半径。下面的矩形创建了一个正方形。

圆管1

圆管2

2.使用放样创建圆管。

在创建者中设置圆管很麻烦。有必要建立路径和图形,然后

唤醒放样,但以上方法相对简单快捷。

二:空心圆管。

创建空心管比较麻烦,但我们也有两种创建方式,一种是添加“弯曲”修改器,另一种是使用放样。

1:使用“弯曲”命令制作空心圆管。

我们可以使用“创建”命令面板下的“管状体”创建一个圆管,也可以使用圆环作为基础(注意,高度分割需要更多的点来增加平滑度),然后在圆管上添加一个“弯曲”修改命令,在“弯曲”修改命令面板下唤醒并修改它。

2.用放样方法制作圆管。

我们需要创建一个特定圆弧的路径,根据特定圆弧创建一条具有特定弧度的直线,然后创建一个我们需要大小的圆环,如下图所示。

圆管3

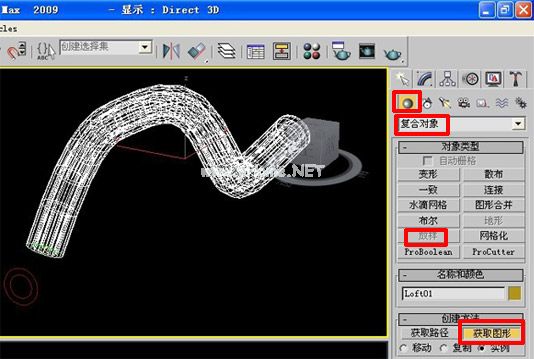

然后我们选择路径,在“创建”命令面板-“几何”-“复合对象”-“放样”中,单击下面的“获取图形”然后选择图形。

圆管4

以上都是关于如何在3Dmax中画出有一定弧度的圆管,希望能解决大家的问题。更多教程,请继续关注学习无忧。
