SolidWorks导出三视图的方法

SolidWorks是一款建模软件，常用于零件制造和设计行业。相信你经过一段时间的学习，可以做出一些简单的模型，对吧？在SolidWorks中，很多新手开始设计的时候，总是对导出视图含糊不清！有同学问边肖如何在SolidWorks中导出模型的三个视图。边肖制作了一个简单的导出教程，希望能帮助大家更快的了解这个软件的基本操作！

方法步骤：

SolidWorks2017 SP5.0中文版

大小：12.85 GB版本：免费版本环境：WinXP、Win7、Win8、Win10、WinAll。

输入下载。

1.在计算机中运行SolidWorks软件后打开图纸。

2.然后用鼠标单击文件选项下的新建按钮。

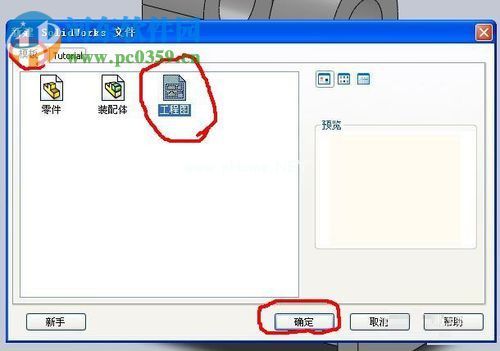

3.在弹出的新建窗口中，将模板设置为：工程制图模式，然后点击确定保存！

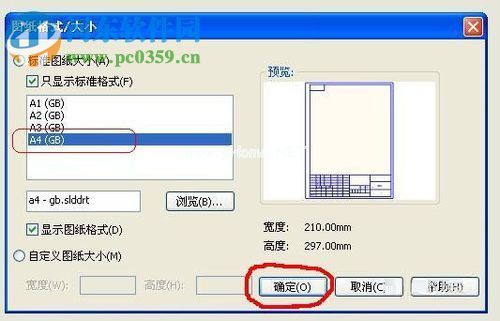

4.接下来，需要设置绘图的大小和格式，并根据自己的需要进行选择。1设置后点击确定。

5.在下一个窗口中找到“标准三视图”按钮。打开后，点击模型视图右侧的符号，我们的三个视图就自动分配了！

6.分配后的效果如下图所示。我们可以在图中看到这个模型的三个视图！

7.如果觉得图纸不清晰，可以使用左窗口的立体轴测图功能，给图纸添加立体模型！

8.点击上面的功能然后随意在图纸的空白处点击，这样我们的模型也缩小了放在图纸里！

剩下的步骤都是一些常规操作，可以根据向导填写导出！以上步骤是SolidWorks中导出三个视图的方法，也是绘图导出中最常用的方法！还不会操作的用户快来学习吧！
