创建草图的UG方法
UG NX是专门为产品设计和加工验证而开发的产品。在这个软件中,我们可以使用一些数字验证的方法来测试产品效果。这种虚拟仿真方法自发布以来一直很受欢迎。最近,边肖也在学习如何使用这个软件。今天跟大家分享一下UG NX创建草图的过程。这个过程只是UG基础的一部分。如果你刚接触这个软件,不妨来看看边肖是怎么打造的!
方法步骤:
UG NX12.0下载(带安装教程)
大小:6.9 GB版本:破解版环境:WinXP、Win7、Win8、Win10、WinAll。
输入下载。
1.在电脑中运行UG软件。UG8.0版本在边肖使用。打开软件后,在界面中创建新的建模环境!

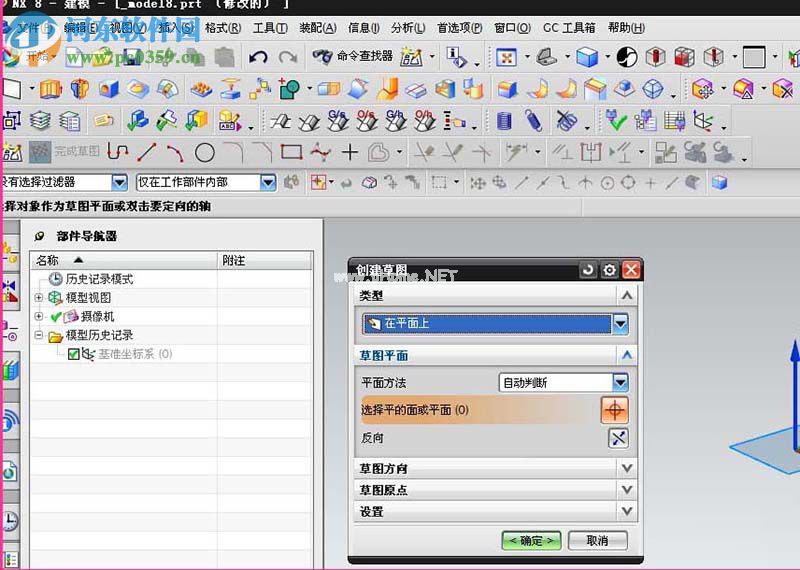

2.用鼠标点击菜单栏底部的草图图标,然后我们就可以打开草图对话界面了!此外,您可以通过菜单栏中的插入选项插入草图。
3.进入草图设置界面后,设置草图类型,可以在平面上设计。可以根据自己的需求来选择!
4.接下来,关于草图的方向选项,可以将其设置为水平。如果你点击它,你可以改变方向!

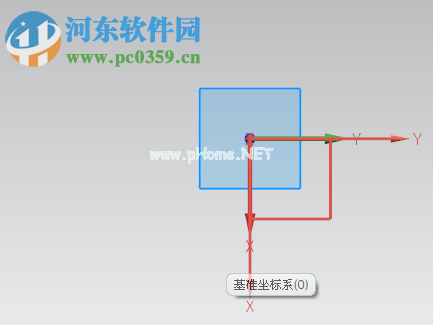

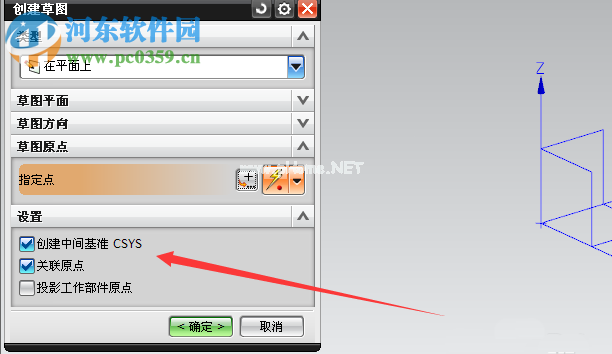

5.通常,默认情况下,草图创建界面中的指定点不会被修改。只需点击确定,进入新创建的草图页面!

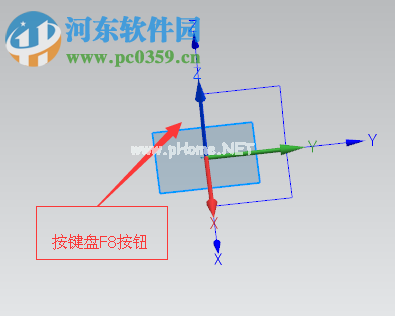

6.进入后,你可能会发现这个软件的坐标轴Z不正对着我们,不利于绘制图形。你可以用F8按钮来调整方向!
7.设置好方向后,就可以在草图中画出自己想要的模型了!画好之后双击尺寸修改模型尺寸!
8.设计完成后,可以使用左上角的“完成草图”按钮完成绘制!
边肖在UG8.0中就是这样画草图的,看完这个教程你学会怎么画了吗?
