解决solidworks中的孔不能标注螺纹孔的问题

Solidworks是一款专业的零件设计软件，可以帮助我们制作很多惊喜的零件模型。在绘制工程图纸时，经常需要在图纸中的模型上标记螺纹。你知道如何标记线程吗？如果要标记螺纹，需要使用孔标记工具。使用该工具进行标记时，部分用户会遇到标记后线程不出现的情况。这是一个比较常见的故障。一般出现这种错误时，提示系统会弹出无法找到calloutformat.txt文件的消息。接下来，我们来看看如何解决这个问题。

操作方法：

SolidWorks2018下载(32位/64位)

大小：12.69 GB版本：带激活码的中文版环境：WinXP、Win7、Win8、Win10、WinAll。

输入下载。

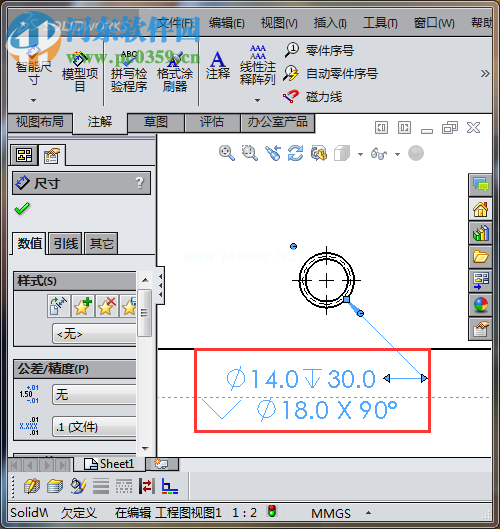

1.下图显示了注意到的故障：

2.我们可以看到标记后没有螺纹。

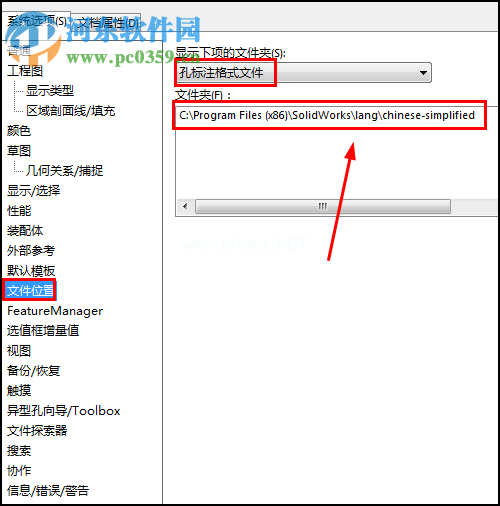

3.首先，打开软件的设置界面。打开后，找到选项左侧的“文件位置”列。点击选择后，在右侧窗口将文件夹设置为“孔标记格式文件”，然后设置地址如下图所示！

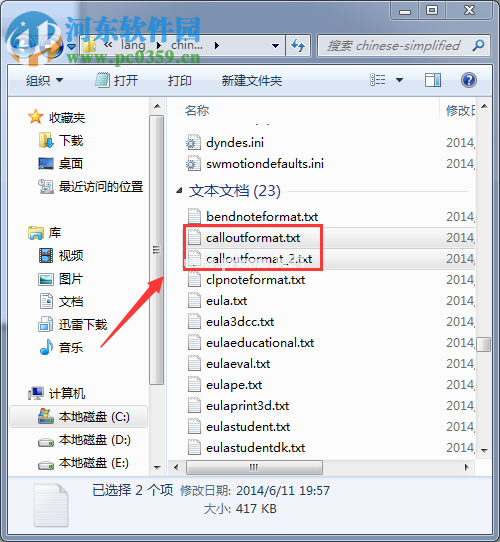

4.完成后，打开计算机中C:程序文件(x86)SolidWorks langchinese-简体位置，然后在这个文件中找到两个名为calloutformat.txt和calloutformat_2.txt的文件。如果搜索后发现文件丢失，或者设置中的位置不正确，那么标记后线程不会出现。

5.如果有这个文件，那么我们会再次回到标记界面进行标记！

6.这时可以看到标记后线程显示正常！

7.你可以对比一下前后的标签，我们会发现它们的显示是不一样的！

只要设置界面中的文件夹位置正确，打开此路径后有两个文件，使用孔标记时螺纹就可以正常显示！如果你还没有解决这个问题，请过来看看边肖的方法。希望对你有帮助！
