Protel99se绘制印刷电路板测量长度的方法

时间:2021-09-12 来源:互联网 编辑:宝哥软件园 浏览:

Protel99se是一款非常实用的电路工程设计和PCB绘图软件,具有强大的3D仿真功能,深受众多设计师的喜爱。也许对于Protel99se的小白来说,不清楚如何测量PCB的长度,并在其软件绘制时显示出来。其实方法很简单。接下来,边肖将教你如何设置测量长度并详细显示!

Protel99se绘制PCB测量长度的方法

方法步骤:

Protel99se软件下载。

大小:15 KB版本:中文版环境:WinXP、Win7、Win8、Win10、WinAll。

输入下载。

1.首先,下载一个protel99se工具软件到桌面,如下图所示;

Protel99se绘制PCB测量长度的方法

2.然后打开protel99se工具软件,再打开之前创建的sheet1.pcb文件。

Protel99se绘制PCB测量长度的方法

3.可以看到用红色圈起来的类型,点击选择一个需要使用的[line]类型;

Protel99se绘制PCB测量长度的方法

4.接下来,点击【放置工具】弹出一个小工具窗口,然后选择左边倒数第二个【箭头】图标;

Protel99se绘制PCB测量长度的方法

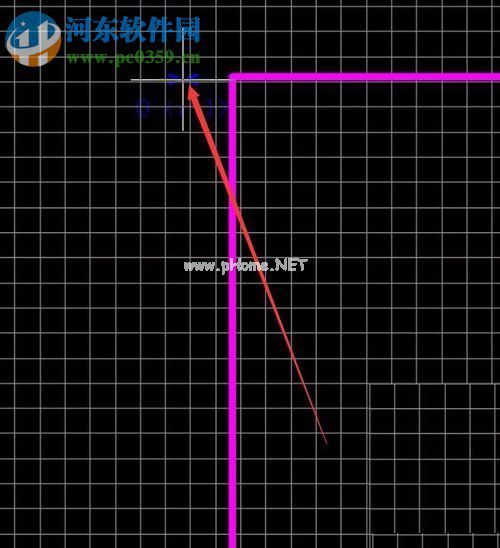

5.然后我们可以看到图中出现一个【十字】,然后用鼠标左键点击待测点的第一个位置;

Protel99se绘制PCB测量长度的方法

6.接下来,点击第二个要测量的位置,会出现一条显示长度测量的线;

Protel99se绘制PCB测量长度的方法

7.从上一步可以看出,显示的单位是[mil],然后这一步显示的单位是[mm],这是因为点击了键盘上的[q]键;

Protel99se绘制PCB测量长度的方法

这是Protel99se绘制PCB测量长度方法的介绍。如果你想看更多教程,请继续关注!
