excel图表制作:绘制温度计图表跟踪进度

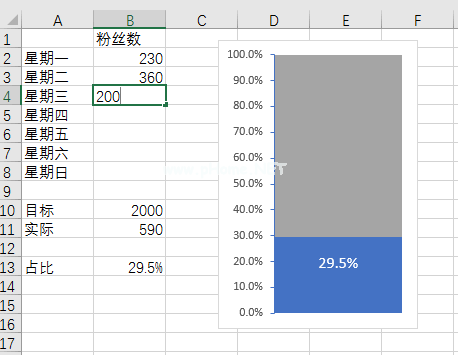

我们可以在Excel中绘制一个模拟温度计，直观地跟踪任务的进度，如下图1所示。

图1

准备数据。

假设我们想在一周内将添加的数量增加到2000个，我们制作了一个记录表来计算每天的添加数量，如下图2所示。每天完成后，填写每天添加的数量。小区B10是要达到的目标数，小区B11是小区面积之和B2:B8(即=SUM (B23360B 8))，小区B3是实际与目标之比(即=B11/)。

图2。

绘制图表

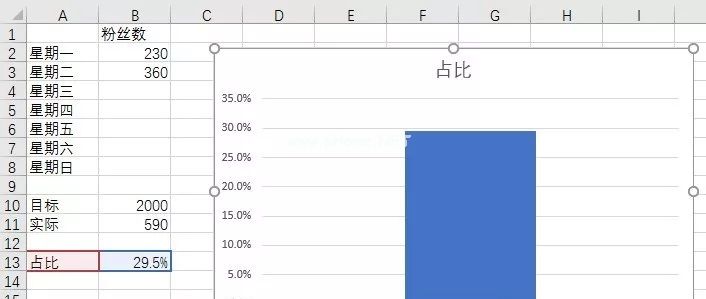

第一步：选择单元格B13。在功能区的“插入”选项卡的“图表”组中，单击“集群柱形图”以获得如下图3所示的图表。

图3。

第二步：选择并按删除删除水平(类别)轴，删除水平网格线和图表标题。结果如下图4所示。

图4

第三步：添加数据标签并设置。结果如下图5所示。

图5

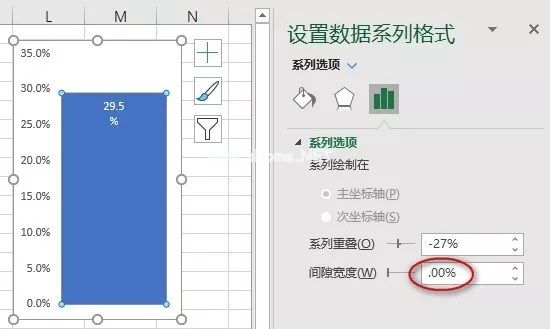

第四步：选择数据系列，将“间隙宽度”设置为0%，使柱形图占据绘图区域的整个宽度。

图6

第五步：选择垂直坐标轴，将其边界最小值设置为0，最大值设置为1，“主刻度线类型”设置为“外部”，如下图7所示。

图7

第六步：选择绘图区域，将其颜色设置为浅灰色，如下图8所示。

图8
