Edraw Max如何绘制数据模型图？用十亿图绘制数据模型图的方法

有很多从事计算机行业的小伙伴。由于工作需要，他们经常需要设计数据库表结构。在设计之前，首先需要做的是绘制数据模型图。那么，如何绘制数据模型图呢？下面，边肖将以Edraw Max为例，与大家分享用Edraw Max绘制数据模型图的方法。

方法步骤

1.新建一个“数据库”，在右侧模板中选择“数据模型图”，双击进入编辑页面(也可以打开示例中对应的图例，快速编辑)；

2.在软件左侧的符号库中打开实体关系图和对象关系图的符号；

实体关系图符号

使用“实体关系图符号”来模拟数据库。实体关系模板包含实体、关系、视点、分类和动态连接器。

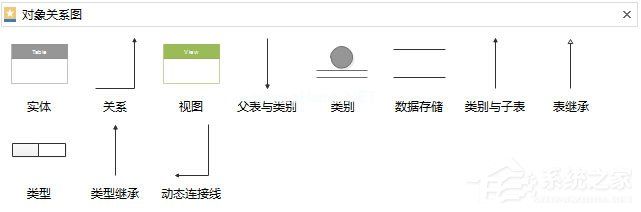

对象关系图符号

使用对象图符号，它们有额外的形状来模拟数据库。对象关系模板包括实体、关系、类型、表继承关系、子关系分类、视图、分类和动态连接线。

3.然后可以从上面的模板中添加或拖动形状，或者使用绘图工具；

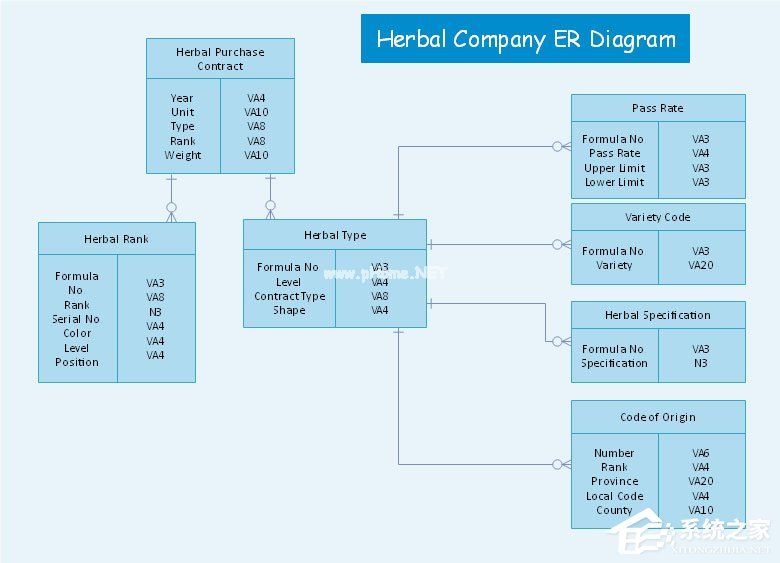

编辑实心形状：

实心形状看起来像一个Excel表格。您可以更改形状并编辑每个方块。

移动或选择绿色控制点以更改形状大小。

双击该形状以添加相应的文本。

将鼠标移动到两个表格之间的连接线上，会出现一条蓝色的虚线，然后拖动鼠标改变形状的列宽和行高。

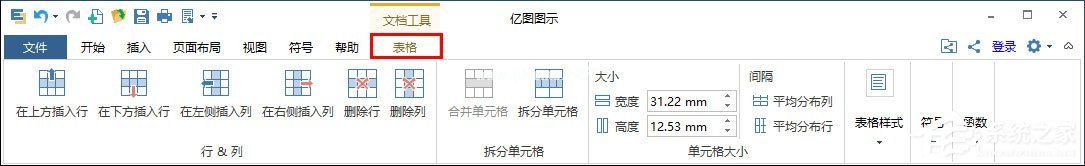

选择实体形状，在软件上方的“表格”菜单中添加和删除行/列，并修改相应的属性。

4.创建实体形状之间的关系。

将数据库模型图中的关系连接器(形状类似于带箭头的连接器)拖到绘图页上。当关系连接器的一端靠近实体图形时，会出现一个红色框。

继续将鼠标移动到实体图上的连接点。当连接点出现红色标记时，放开鼠标，关系连接线会自动被实体图形吸引。

移动关系连接线的另一端，改变连接线的长度和方向，移动到要连接的图形。

拖动连接线上的绿色控制点，重新定位连接位置，使其达到理想方向。
