Edraw Max如何绘制机架图？用十亿图绘制框架图的方法

对于从事网络工程的小伙伴来说，画出机架图是非常重要的，因为机架图可以帮助工人了解机柜内的设备安装情况。那么，如何绘制机架图呢？很简单，用Edraw Max软件就能轻松画出来。我们来看看Edraw Max绘制机架图的方法。

方法步骤

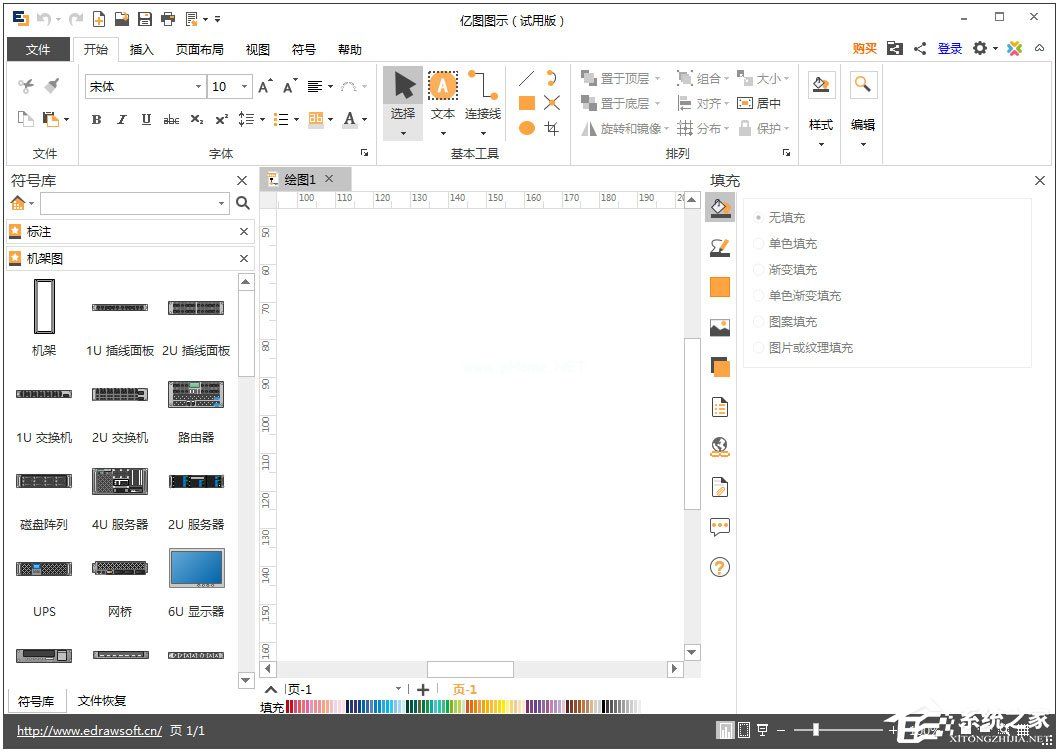

1.打开亿图软件，选择“新建”，在“预定义模板和示例”中选择“网络地图”，然后从右侧模板中选择架图，双击进入绘图页面，左侧会出现架图符号库；

2.亿图提供了绘制机架图所需的大量图纸和符号，包括串行设备、路由器、UPS、显示器、机架、磁盘阵列、磁带机、网桥、可更换设备等。所有符号都是矢量图，u数可以随意设置。只需从符号库中拖放所需的符号，便会自动弹出设置U数的窗口；

3.从页面左侧的符号库中拖放所需的设备图形；

注：设备图纸可附在机架上。将设备图形拖到机架上时，机架上会出现蓝色的X形连接点。当设备的两端变红时，意味着它们已经被吸附在一起。

4.双击设备图左半部分编辑U号，双击设备图右半部分编辑描述；

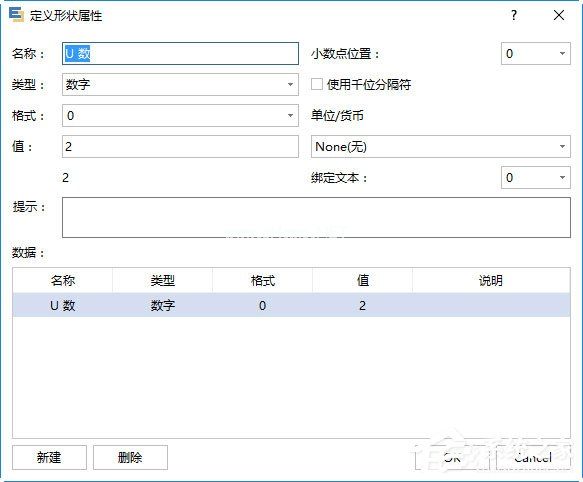

5.使用图形存储数据，右键单击图形，然后在右键菜单中选择“定义形状数据”。在弹出的对话框中输入要存储的数据值；

6.导出数据报表：右键单击“形状数据”，或单击视图栏下的数据按钮，图形数据窗口将出现在绘图页的右侧。点击窗口顶部的导出按钮，会出现数据报表对话框；

7.打印：架图完成后，可打印或导出与他人共享，打印选项可在文件菜单下找到；

8.导出：易图支持多种导出格式，如Office格式、PDF和多种图像格式。您可以单击“文件”菜单中的“导出并发送”，也可以使用绘图页顶部的快捷导出按钮。
