这是丹尼尔费里开发的Excel模拟游戏中使用的足球场。他详细介绍了足球场的制作过程，下面和大家分享一下。

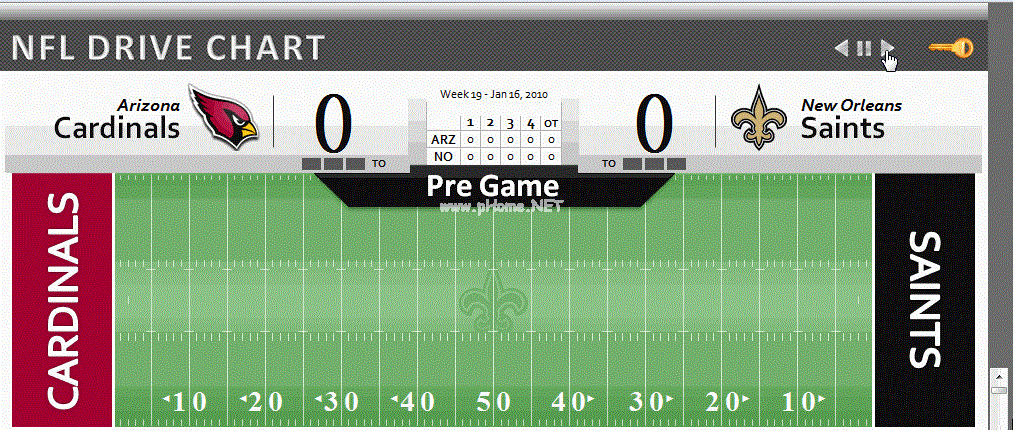

本文完成的足球场如下图1所示。

图1

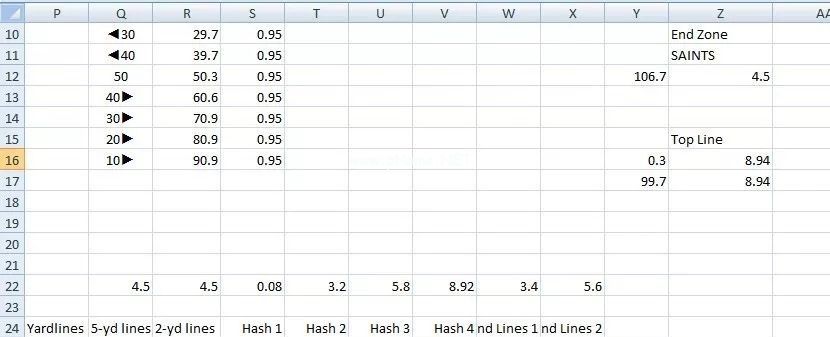

制作图表的样本数据可以发在本页底部：Excel动画图2，下载原始数据工作簿。工作簿中有两个工作表：设置和数据，其中一些显示在下面的图2中。

图2。

首先，创建一个新的工作表，并将其名称修改为“chart”，以绘制足球场地图。

设置此工作表单元格的背景色。单击工作表的左上角，选择工作表中的所有单元格，单击填充颜色——其他颜色，并在“颜色”对话框的“自定义”选项卡中，将RGB设置为109、109和109。

在“插入”选项卡中，在“图表”组中选择“散点图——带直线的散点图”以插入新图表(尽管还没有数据)。在“图表工具”选项卡组的“格式”选项卡中，设置图表的高度：7.06厘米和宽度：26.16厘米。然后，在图表区域中右键单击并选择“设置图表区域格式”。在设置图表区格式对话框的填充选项卡上，选择透明度为0%的纯色填充，单击颜色下拉按钮，选择其他颜色，单击标准中间的白色，然后单击确定。

现在，我们将有一个空白画布来创建图表。

你可能会认为绿色草皮是在绘图区域设置填充创建的，这可能会产生问题，即整个绘图区域将被绿色填充，这意味着最终区域将被绿色草皮覆盖。此外，我的图表显示，球门将被踢出最终区域，变成一个宽大的白色框架。在这种情况下，唯一的方法是将绘图区域扩展到图表区域的极限宽度，但是接下来我们需要为草地上的白色边框添加一个遮罩。

另一个问题是主队在场地中央的标志。如果我们使用填充绘图区域来获取草，那么我们需要使用徽标作为图表区域的背景。这将标志与球场分开。如果图表区不断调整大小，应注意将标志重新放置在足球场的中间。这也意味着大多数图表区必须有透明的背景。我们可以很好的利用纯白背景，但是整个图表的透明背景需要更多的蒙版。更好的策略是用logo作为绘图区的背景，并与足球场结合。这消除了通过填充来创建草皮的可能性，因为填充可以是颜色、渐变、纹理或图片，它们只能是其中之一，不能组合。

解决方法是画一个非常宽的误差线，没有间隙来表示草。其实这是一种相当常见的技术，用来自由绘制两端区域和草地上的所有线痕。因为草皮是我们在足球场上需要画的一切的底层，所以我们应该先画出来。

在工作表设置中，您可以找到为站点定义的数据。区域Q1:S1包含绘制草皮的数据。在新创建的工作表图表中，单击刚刚创建的空白图表，单击功能区中的“设计”选项卡，然后单击“选择数据”。添加一个名为：=setup的新系列！$Q$1，x值设置为：=setup！$R$1，y值设置为：=setup！如图3所示，1新元。

图3。

请注意，Excel在图表上画了很多东西，但是，这些东西不是我们需要的。因此，有必要清理图表。点击图表标题(应该是“草”)删除。同样，单击图例并将其删除。在功能区上，单击“布局”选项卡，然后单击“网格线——主要水平网格线——无”。

右键单击图表底部的水平轴，然后选择格式化轴。在“坐标轴格式”对话框的“坐标轴选项”中，将前四项设置为固定值：最小值=-15，最大值=115，主刻度单位=10，次刻度单位=1。如图4所示。

图4

关闭“设置坐标轴格式”对话框，然后按删除键删除水平坐标轴。这样做并不是真的删除轴，只是让它消失，必要时让它重新出现。

右键单击图表左侧的垂直轴，然后选择格式化轴。在“坐标轴格式”对话框的“坐标轴选项”中，将前四项设置为固定值：最小值=0，最大值=9，主刻度单位=1，次刻度单位=1。如图5所示。

图5

关闭“设置坐标轴格式”对话框，然后按删除键删除垂直坐标轴。

调整绘图区域的大小，使其覆盖图表区域。

接下来，我们需要在足球场中央添加主队标志。使用绘图区域完成此任务。图6显示了保存在文件夹中的主队徽标。

图6

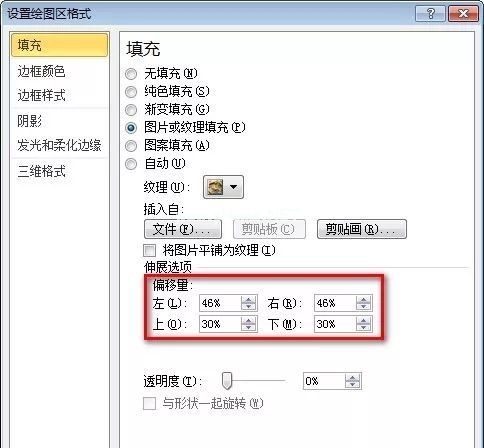

选择绘图区域，然后单击功能区上的“格式”选项卡。选择“形状填充——图片”，插入如图6所示的图片。此时，图片将填满整个绘图区域。打开“设置绘图区域格式”对话框，在“填充”选项卡中设置“拉伸选项”的“偏移”:左=46%，右=46%，上=30%，下=30%。如图7所示。

图7

现在，我们可以画草了。选择图表，点击图表工具布局页签分析组中的错误栏，如图8所示。

图8

选择“标准误差误差线”，在Grass系列中添加X误差线和Y误差线。我们只需要y个误差线，所以删除x个误差线。在功能区的“当前选定零件”组中，单击上面的组合框，选择“系列草X误差线”并按下DEL。然后选择“系列草Y误差线”，点击组合框下的“格式选择”。在“设置误差线格式”对话框的“垂直误差线”选项卡中，将“方向”设置为“正负偏差”，将“端点样式”设置为“无线端点”，将“误差量百分比”设置为101%。

图9

现在，我们应该在50码线上看到一个竖条，这是我们足球场上的草地。

在“设置误差线格式”对话框中，选择“线型”选项卡，并将“宽度”设置为568点。如图10所示。

图10。

为下面的草设置颜色。

如图11所示，点击“设置误差条格式”左侧的“线条颜色”选项卡，选择“渐变线条”，类型为“线性”，角度为“90度”，渐变光圈1的位置为4%，透明度为5%，颜色值的RGB为86、158、80。

图11。

渐变光圈3的设置基本上与渐变光圈1的设置相同，除了位置被设置为95%并且透明度为0%。

渐变光圈2的设置为：位置50%，透明度13%，颜色RGB 127，188，122。

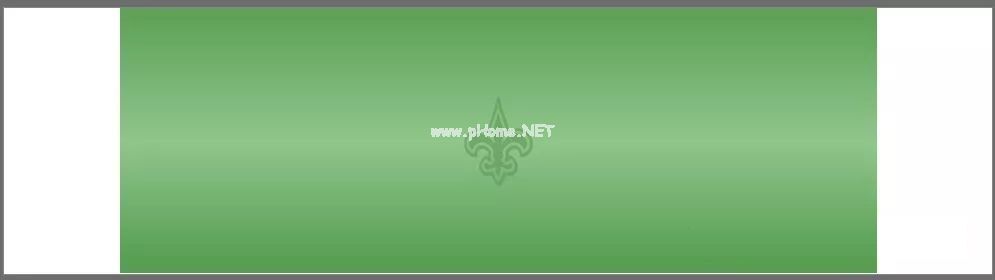

此时，的图表如下图12所示：

图12。

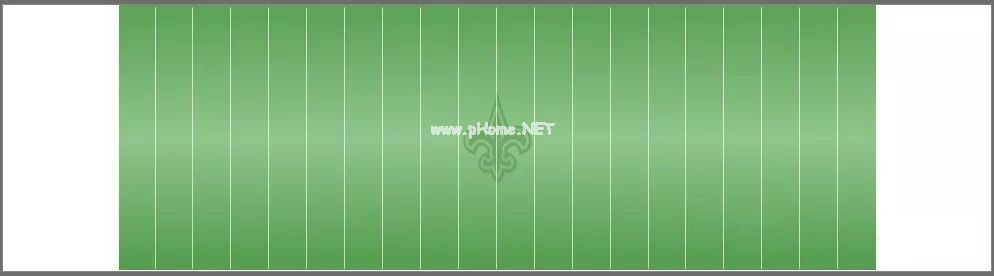

给下面的足球场加一条5码线。

选择一个图表，然后单击功能区中的“设计”选项卡，并单击“选择数据”以添加新系列。系列名称：=设置！$Q$24，x值：=设置！$P$25:$P$125，y值：=setup！25:格查尔125格查尔.如图13所示。

图13。

单击功能区中的布局选项卡，并在当前选择组的组合框中选择系列5-yd线。单击分析组中的错误行——标准错误行以添加错误行。删除X错误栏，选择Y错误栏，然后单击组合框下的设置选定内容格式。在“设置误差线格式”的“垂直误差线”选项卡中，选择“方向”作为正负偏差，“端点样式”作为无线端点，“误差量百分比”作为98.4%。在“线条颜色”选项卡中，选择透明度为35%的纯白色线条。在“线条样式”选项卡上，将宽度设置为1.25磅。点击“关闭”按钮，此时的图如下图14所示。

图14。

让我们添加一条2码线。

选择一个图表，然后单击功能区中的“设计”选项卡，并单击“选择数据”以添加新系列。系列名称：=设置！$R$24，x值：=设置！$P$25:$P$125，y值：=setup！25:雷亚尔125雷亚尔.如图15所示。

图15。

单击功能区中的布局选项卡，并在当前选择组的组合框中选择系列2-yd线。单击分析组中的错误行——标准错误行以添加错误行。删除X错误栏，选择Y错误栏，然后单击组合框下的设置选定内容格式。在“设置误差线格式”的“垂直误差线”选项卡中，选择“方向”作为“正负偏差”，选择“端点样式”作为“无线端点”，并将“误差量的固定值”设置为0.12。在“线条颜色”选项卡中，选择透明度为35%的纯白色线条。在“线条样式”选项卡上，将宽度设置为1.25磅。单击“关闭”按钮。这时，足球场上应该有两条小线，一条在最左边，另一条在另一端的草地上。

在下面添加散列标记。

有4个散列标记系列，所以下面的过程应该重复4次。

选择一个图表，然后单击功能区中的“设计”选项卡，并单击“选择数据”以添加新系列。系列名称：=设置！$S$24，x值：=setup！$P$25:$P$125，y值：=setup！25:新元125新元.

单击功能区中的布局选项卡，并在当前选择组的组合框中选择系列哈希1。单击分析组中的错误行——标准错误行以添加错误行。删除X错误栏，选择Y错误栏，然后单击组合框下的设置选定内容格式。在“设置误差线格式”的“垂直误差线”选项卡中，选择“方向”作为“正偏差”，选择“端点样式”作为“无线端点”，并将“误差量的固定值”设置为0.2。在“线条颜色”选项卡中，选择透明度为35%的纯白色线条。在“线条样式”选项卡上，将宽度设置为1.25磅。点击“关闭”按钮，足球场草地底部应有一个哈希标记。

此时，如果在底部看到一些水平的彩色线段，则需要将Hash 1系列的线条颜色设置为“无”。请注意，这是一个数据系列，而不是误差线。事实上，如果这种情况发生在任何定义足球场的系列中，它也将适用。

使用相同的步骤添加接下来的3行散列标记，如下所示。

哈希标志2:

系列名称：=设置！24元新台币

x值：=设置！25:澳元125澳元

y值：=设置！新台币25:元新台币125元

y误差线显示方向：正负偏差。

y误差线末端样式：无线末端。

误差的固定值：0.11。

线条颜色：纯白实线，透明度35%。

线宽：1.25磅。

哈希标志3:

系列名称：=设置！24美元

x值：=设置！25:澳元125澳元

y值：=设置！25:美元125美元

y误差线显示方向：正负偏差。

y误差线末端样式：无线末端。

误差的固定值：0.11。

线条颜色：纯白实线，透明度35%。

线宽：1.25磅。

哈希标志4:

系列名称：=设置！24加元

x值：=设置！25:澳元125澳元

y值：=设置！25:加元125加元

y误差线显示方向：负偏差。

y误差线末端样式：无线末端。

误差固定值：0.17。

线条颜色：纯白实线，透明度35%。

线宽：1.25磅。

这时，如果足球场上有白色以外颜色的线条，需要设置系列的格式，将线条颜色设置为无线条。

另一个导致错误的操作是，如果在给系列添加误差线时忘记选择系列，Excel会给每个系列添加误差线，这会导致草消失。因此，请确保在添加误差线时只选择一个系列。

接下来，添加两行系列来表示入口区域。请注意，此时我们需要X误差线，而不是Y误差线，这与上述步骤不同。

对于入口区1号线：

系列名称：=设置！24美元

x值：=设置！25:澳元125澳元

y值：=设置！25:美元125美元

x误差线显示方向：正负偏差。

x误差线末端样式：无线末端。

误差固定值：0.6。

线条颜色：纯白实线，透明度35%。

线宽：1.25磅。

对于入口区2号线：

系列名称：=设置！$X$24

x值：=设置！25:澳元125澳元

y值：=设置！X $ 25: $ X $ 125

x误差线显示方向：正负偏差。

x误差线末端样式：无线末端。

误差固定值：0.6。

线条颜色：纯白实线，透明度35%。

线宽：1.25磅。

现在，足球场看起来如图16所示。

图16

接下来，添加左端和右端区域。每一个都由一条非常宽的y误差线画出，就像草皮一样。

对于左端区域：

系列名称：=设置！7美元

x值：=设置！8美元

y值：=设置！$Z$8

y误差线显示方向：正负偏差。

y误差线末端样式：无线末端。

错误百分比：101%。

颜色：实线，RGB:162，4，47，透明度0%。

线宽：75点。

对于右端区域：

系列名称：=设置！$Z$11

x值：=设置！12美元

y值：=设置！$Z$12

y误差线显示方向：正负偏差。

y误差线末端样式：无线末端。

错误百分比：101%。

颜色：实线，RGB: 15，15，15，透明度0%。

线宽：75点。

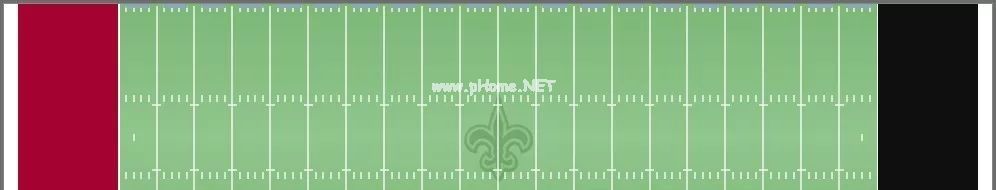

结果图表如下图17所示。

图17

请注意，零代码线(结束区域和草皮之间的边界)实际上不是由一系列绘制的，而是由图表区域的背景组成的，并且是可见的，因为绘图区域中填充的背景被设置为主队徽标，这使得绘图区域的背景除了徽标所在的位置之外都是透明的。还要注意，零代码行是唯一完全从顶部延伸到底部的代码行。所有其他代码行从顶部和底部插入。这就是如何画一个真实的足球场。

为了完成足球场，需要在草皮上画出线号和每个决赛区的球队名称。到目前为止，我们一直使用误差线，但现在我们将使用数据标签作为行号。

添加新系列：

系列名称：=设置！7澳元

x值：=设置！8:雷亚尔16雷亚尔

y值：=设置！8:新元16新元

将线条颜色设置为无线条，右键单击任意数据标签，选择“设置数据标签格式”，并将标签位置设置为居中。保持选中所有数据标签，并将字体设置为Times New Roman，大小设置为22，粗体，颜色设置为纯白色。

如果要自动设置数据标签值，需要为每个标签创建一个系列，并命名该系列的代码行号。在这里，我们希望尽量减少图表中的系列数量，因此需要手动命名每个数据标签，并且只使用一个系列来放置它们。

工作表设置中q列有要使用的标签文本，所以依次复制该列的文本，从左到右依次粘贴替换当前数据标签。请注意，三角形非常大，应该比数字更小更高，因此请格式化它们。幸运的是，Excel允许我们分别格式化文本字符串的不同部分。

单击数据标签，选择三角形，右键单击并选择字体。在“字体”对话框中，设置字体大小：11、上标和偏移60%。然后，选择零件号。在“字体”对话框中，选择“字符间距”选项卡，并将间距设置为加宽：4。现在，数字10跨越10码线，三角形在数字的左上角。

上述过程需要每隔10码重复一次，即复制工作表设置中Q列的文本值，粘贴到相应的数据标签中，然后进行相应的格式设置。当三角形指向右边时，格式设置要稍加修改，即设置数字间距时，只需要选择第一个数字，不需要选择两个数字。

此时的效果如图18所示。

图18。

接下来，使用艺术字添加团队名称：

单击功能区中的“插入”选项卡，单击文本组中的“艺术字”，选择第三种样式(填充-白色、投影)，在公式栏中输入=TeamLeft _ Name _ Cap，然后按回车键。单击艺术字的边框，并在功能区的“开始”选项卡中将字体设置为32磅大小的牛腿。在“格式”选项卡的“排列”组中，单击“旋转——”向左旋转90，将艺术字移动到左侧的红色结束区域，通过拖动微调每一侧的大小，直到它填满整个结束区域，然后切换回功能区的“开始”选项卡，垂直和水平居中。

复制并粘贴艺术字以获得艺术字的新副本，然后将其拖到另一侧的结束区域(即黑色区域)以将其居中。选择此副本，在公式栏中输入=TeamRight_Name_Cap，按回车键，向右旋转90度两次。

在“格式”选项卡上，使用“对齐”按钮对齐两个艺术字并将其组合。

下图19显示了完整的足球场。
