excel图表制作:绘制时间线图

如下图1所示，AI发展的历史用Excel图表展示。

图1

这个图表采用了Excel散点图技术，绘制起来非常简单。

图表中使用的数据如下图2所示。

图2。

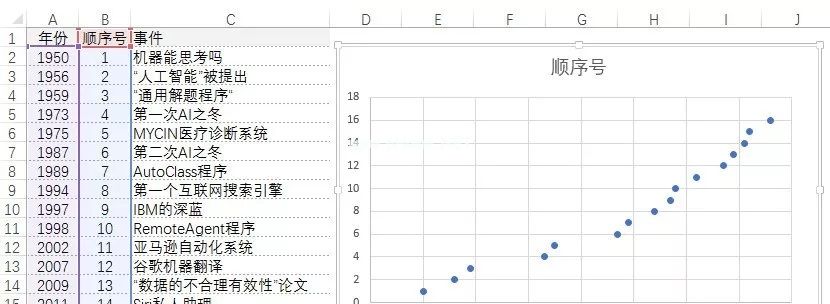

选择数据单元格区域A1:B17，在功能区插入选项卡的图表组中点击散点图，得到如下图3所示的原始图表。

图3。

选择垂直轴并设置其格式。选择水平轴交点处的“最大轴值”，选中“反刻度值”前的复选框，如下图4所示。

图4

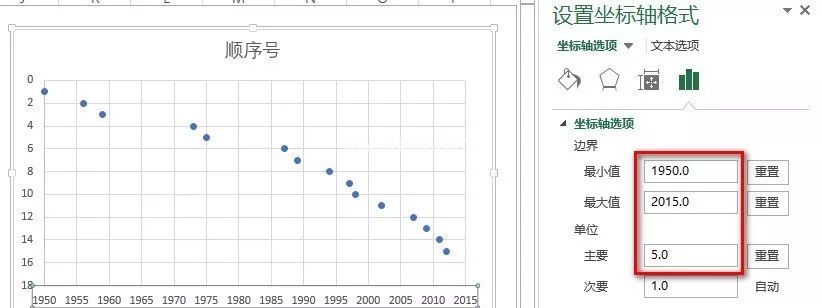

选择水平轴并设置其格式。将坐标轴的最小值设置为1950，最大值设置为2015，单位间隔设置为5，如下图5所示。

图5

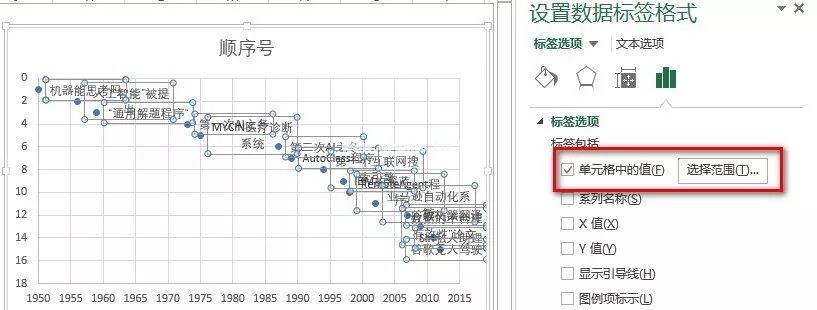

向数据系列添加标签并设置数据标签的格式。选中“标签选项”中“单元格中的值”前的复选框，在工作表中选择单元格区域C2:C17，得到如下图6所示的结果。

图6

删除图表中的网格线和纵轴，添加图表标题，设置标签合适的字体大小，得到的图表如下图7所示。

图7

选择一个图表系列，在功能区的“图表工具”选项卡的“设计”选项卡上，单击“添加图表元素-错误线-标准错误”，如下图8所示。

图8

删除X误差线，选择Y误差线，将其垂直误差线设置为“正偏差”，结束样式为“无结束”，误差值为“固定值”，数值为50，如下图9所示。

图9

设置水平轴刻度线，主要类型为“外部”，次要类型为“内部”。最终结果如下图10所示。

图10。
